Van bướm tín hiệu điện – Giải pháp giám sát PCCC tối ưu

Van bướm tín hiệu điện giúp giám sát đóng mở chính xác, đảm bảo an toàn hệ thống PCCC. Sản phẩm chất lượng, đa dạng DN50–DN300, bền bỉ, chính xác.

Trong hệ thống phòng cháy chữa cháy (PCCC) và công nghiệp hiện đại, van bướm tín hiệu điện đóng vai trò quan trọng trong việc kiểm soát và giám sát dòng chảy. Thiết bị này không chỉ đảm bảo vận hành trơn tru mà còn truyền tín hiệu trạng thái đóng/mở về trung tâm điều khiển một cách chính xác và kịp thời.

Nhờ đó, đội ngũ vận hành có thể nhanh chóng phát hiện sự cố, bảo đảm an toàn cho toàn bộ hệ thống. Với các thương hiệu uy tín như Samwoo, ShinYi, ARV, van bướm giám sát tín hiệu điện đang là lựa chọn hàng đầu trong các nhà máy, khu công nghiệp và hệ thống PCCC chuyên dụng.

1. Van bướm tín hiệu điện là gì?

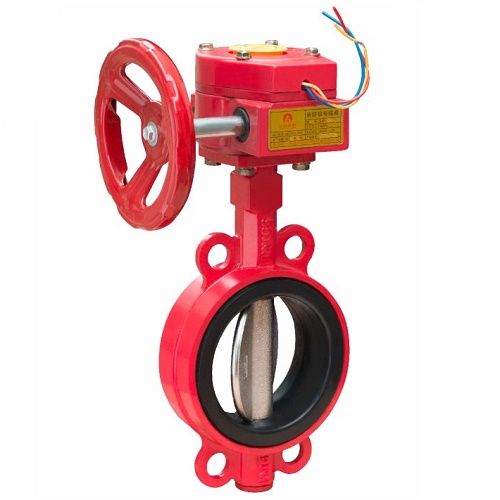

Van bướm tín hiệu điện (Butterfly Valve with Electric Signal) là một dạng van bướm tay quay hoặc tay gạt được tích hợp hộp công tắc giám sát (công tắc hành trình), có chức năng truyền tín hiệu trạng thái đóng/mở về trung tâm điều khiển. Nhờ đó, người vận hành có thể theo dõi tình trạng làm việc của van một cách chính xác và liên tục, đặc biệt trong các hệ thống PCCC, cấp nước, xử lý nước và nhà máy công nghiệp.

Khác với van bướm điều khiển điện – sử dụng mô-tơ để tự động đóng mở – van bướm tín hiệu điện vẫn được thao tác bằng tay quay hoặc tay gạt, nhưng được bổ sung chức năng giám sát tín hiệu điện giúp tăng cường khả năng quản lý và an toàn hệ thống.

Trong các hệ thống phòng cháy chữa cháy (PCCC), thiết bị này giữ vai trò đặc biệt quan trọng: không chỉ đảm bảo lưu thông dòng chảy ổn định khi cần cấp nước chữa cháy, mà còn truyền tín hiệu phản hồi chính xác về tủ điều khiển trung tâm, giúp giám sát trạng thái van tại các tuyến ống chính, van báo động và công tắc dòng chảy một cách hiệu quả.

1.1 Tại sao nên lựa chọn van bướm tín hiệu điện?

• • Giúp nhà vận hành biết chính xác van đang ở trạng thái nào (đóng hoặc mở) mà không phải trực tiếp quan sát tại van.
• Khi kết hợp với hệ thống giám sát, đảm bảo việc tuân thủ yêu cầu an toàn PCCC – ví dụ giám sát tình trạng của van bướm trong đường ống chữa cháy.
• So với van điều khiển điện, chi phí lắp đặt và bảo trì thấp hơn nhưng vẫn đáp ứng được nhu cầu giám sát.


  2. Cấu tạo & thông số kỹ thuật nổi bật

  2.1 Cấu tạo cơ bản

  Một chiếc van bướm tín hiệu điện tiêu chuẩn gồm các bộ phận chính sau: thân van, đĩa van, trục van, vòng làm kín (vòng đệm), tay quay hoặc bộ truyền, và hộp tín hiệu điện (công tắc giám sát).

  • Thân van thường được làm từ gang dẻo, thép, hoặc inox; bề mặt có thể sơn epoxy để chống ăn mòn.
  • Đĩa van và trục van thường làm bằng inox (inox 304 hoặc tương đương) để đảm bảo độ bền và chống oxy hoá.
  • Hộp tín hiệu điện (công tắc giám sát) được gắn trên van, có các dây tín hiệu (thường là trắng báo ON, đen báo OFF, đỏ là dây trung hoà) để truyền về tủ điều khiển.

  2.2 Thông số kỹ thuật phổ biến

  Dưới đây là thông số tham khảo của dòng van bướm tín hiệu điện – đặc biệt phù hợp hệ thống PCCC:

  • Kích cỡ: DN50, DN100, DN300 (và các size trung gian khác như DN65, DN80, DN125, DN150, DN200)
  • Tiêu chuẩn kết nối mặt bích: BS 4504, DIN 2632/2633, JIS 10K hoặc PN10/PN16.
    Áp suất làm việc: PN10 hoặc PN16 (tương đương ~10Kgf/cm² hoặc ~16Kgf/cm²)
  • Nhiệt độ làm việc: khoảng –10 °C đến +80 °C hoặc 0 °C đến 120 °C tuỳ mẫu
  • Chất liệu cụ thể: thân van gang dẻo hoặc thép, đĩa van inox CF8, trục van inox, hộp tín hiệu plastic.

  2.3 Kích thước và lựa chọn kết nối

  Sản phẩm được thiết kế đa dạng với kích cỡ từ DN50 đến DN300 để phù hợp đường ống lớn nhỏ. Ví dụ: dòng sản phẩm của một thương hiệu cho biết kích cỡ DN50 – DN300.
  Việc chọn kết nối mặt bích hay kiểu wafer/kẹp cũng rất quan trọng để phù hợp hệ thống hiện có. Kiểu wafer thường thuận tiện – kết nối giữa hai mặt bích – phù hợp nhiều hệ thống PCCC.

  3. Ưu điểm nổi bật của van bướm giám sát tín hiệu điện

  • Giám sát chính xác: truyền tín hiệu đóng/mở về tủ trung tâm giúp kiểm soát trạng thái vận hành mọi lúc.
  • An toàn tuyệt đối: ngăn ngừa thao tác sai, hỗ trợ hệ thống PCCC vận hành hiệu quả.
  • Tuổi thọ cao: thân van và đĩa van bằng inox 304 hoặc gang phủ epoxy bền bỉ trong môi trường ẩm, hóa chất.
  • Tương thích linh hoạt: phù hợp với các kích cỡ DN50, DN100, DN150, DN300.
  • Bảo trì dễ dàng: cấu trúc đơn giản, tháo lắp nhanh, giảm thời gian ngừng hệ thống.
  • Tiết kiệm chi phí: chi phí đầu tư và vận hành thấp hơn so với van điều khiển điện.


    4. Ứng dụng thực tế trong hệ thống PCCC và nhà máy

    4.1 Ứng dụng trong hệ thống PCCC

    Hệ thống phòng cháy chữa cháy (PCCC) đòi hỏi các van không chỉ kiểm soát dòng chảy mà còn phải giám sát trạng thái hoạt động. Vì vậy, van bướm tín hiệu điện và van bướm giám sát tín hiệu điện thường được lắp đặt:

    • Trên đường ống cấp nước chữa cháy, đường ống Sprinkler hoặc hệ thống báo cháy.
    • Gần tủ trung tâm hoặc panel điều khiển để nhận tín hiệu trạng thái đóng/mở, từ đó đảm bảo rằng van không bị vô hiệu hoặc bị thao tác sai.

    4.2 Ứng dụng trong nhà máy, môi trường công nghiệp

    Bên cạnh PCCC, van bướm tín hiệu điện còn được sử dụng trong các đường ống công nghiệp – môi trường nước sạch, xử lý nước, khí, hơi nóng – nơi cần giám sát dòng chảy và trạng thái van.

    Ví dụ: trong nhà máy xử lý nước, đường ống DN100 hoặc DN300 kết nối van bướm tín hiệu điện giúp giám sát lưu lượng và khóa/ mở dòng kịp thời khi có sự cố. Vật liệu inox 304 hoặc thân van sơn epoxy giúp đáp ứng môi trường ăn mòn.

    4.3 Lợi ích khi sử dụng đúng sản phẩm

    • Tăng cường khả năng giám sát và kiểm soát hệ thống, đảm bảo an toàn vận hành.
    • Giảm thiểu lỗi thao tác: khi trạng thái van được truyền tín hiệu, nhân viên vận hành có thể phát hiện van chưa mở hoặc bị đóng sai.
    • Tiết kiệm chi phí bảo trì và thay thế so với hệ thống có van điều khiển điện tự động phức tạp hơn.
    • Tương thích tốt với các tiêu chuẩn PCCC và yêu cầu kỹ thuật nhà máy.
