Van bướm vô lăng công nghiệp, hàng chính hãng giá rẻ

Van bướm vô lăng chính hãng, chất lượng cao, giá cạnh tranh tại Nhật Nguyên. Đa dạng kích thước, bền bỉ, phù hợp mọi hệ thống đường ống.

Van bướm vô lăng là một trong những dòng van công nghiệp phổ biến hiện nay, được ưa chuộng nhờ thiết kế bằng chất liệu gang chắc chắn, khả năng chịu nhiệt cao, dễ vận hành và giá thành hợp lý. Với cấu tạo dạng đĩa xoay linh hoạt, loại van này cho phép điều tiết hoặc đóng mở dòng chảy nhanh chóng.

Phù hợp cho nhiều môi trường làm việc khác nhau như hệ thống cấp thoát nước, xử lý nước thải, khí nén, dầu, hóa chất ăn mòn hay các lưu chất có nhiệt độ và áp suất cao.

Đặc biệt, van bướm tay quay vô lăng có ưu điểm dễ lắp đặt, tiết kiệm không gian và độ bền cao theo thời gian. Chính vì vậy, sản phẩm được ứng dụng rộng rãi từ hộ gia đình đến các công trình, nhà máy, khu công nghiệp lớn. Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ thống đường ống, sử dụng van bướm vô lăng chắc chắn là lựa chọn không thể bỏ qua.

Tổng quan về van bướm vô lăng

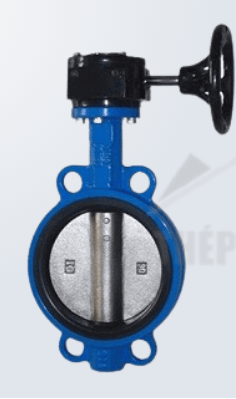

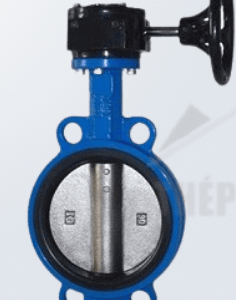

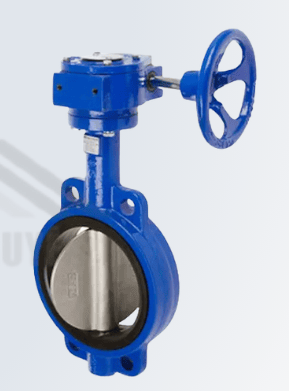

Van bướm vô lăng (hay van bướm tay quay, van bướm hộp số) có tên tiếng anh là Handwheel Butterfly Valve là loại van bướm được điều khiển bằng tay thông qua vô lăng kết hợp với hộp số trợ lực, giúp đóng/mở hoặc điều tiết dòng chảy dễ dàng hơn, đặc biệt trên các đường ống có kích cỡ lớn từ DN50 đến DN1200.

Cấu tạo chính gồm thân van, đĩa van (cánh bướm), trục và vô lăng tay quay. Khi xoay vô lăng, chuyển động được truyền xuống trục để đĩa van đóng – mở, điều tiết lưu chất trong hệ thống. Van bướm vô lăng có nhiều chất liệu như gang, inox, thép, nhựa… với kiểu kết nối phổ biến wafer, lug, kẹp, clamp, nối bích, đáp ứng đa dạng yêu cầu kỹ thuật.

Nhờ thiết kế chắc chắn, thao tác nhẹ nhàng, van thường được ứng dụng rộng rãi trong công nghiệp, nông nghiệp, dân sinh, giao thông và các hệ thống xử lý nước, hóa chất, thực phẩm, đồ uống… Đây là lựa chọn tối ưu cho các công trình cần van bền bỉ, dễ vận hành và chi phí hợp lý.

Thông số kỹ thuật của van bướm vô lăng

• Xuất xứ : Trung Quốc, Đài Loan, Malaysia, Hàn Quốc, Nhật Bản
• Hãng sản xuất tiêu biểu : Samwoo, ARV, Fit, Hershey,…
• Kích thước : DN50 – DN600 (Size lớn hơn đặt hàng trước từ 10 – 30 ngày)
• Vật liệu thân: inox, gang, nhựa, thép,…
• Trục van : nhựa, inox
• Đĩa van, cánh van, đĩa bướm : inox, nhựa, gang bọc PTFE,…
• Tiêu chuẩn kết nối và áp suất làm việc: BS4504 – DIN 2632 (PN10, PN16, PN25), JIS B2220 (10K, 16K), ASME B16.42 (150LB).
• Môi trường hoạt động : nước, khí, chất lỏng, hóa chất,..
• Nhiệt độ chịu đựng : Tối đa 180 độ C
• Áp suất làm việc: PN10, PN16
• Nhiệt độ làm việc: -100degC đến + 100degC
• Kiểu kết nối : Dạng kết nối kẹp Wafer, Lug, 2 mặt bích
• Hoạt động: Bằng tay bằng vô lăng (tay quay)

• Tình trạng: Hàng sẵn, SLL, sẵn sàng cung cấp cho khách hàng.

Van bướm vô lăng có cấu tạo và nguyên lý hoạt động như thế nào?

Cấu tạo của van bướm vô lăng

Van bướm vô lăng được thiết kế với cấu tạo đơn giản nhưng tinh gọn, gồm 5 bộ phận chính. Mỗi chi tiết đều giữ vai trò quan trọng để đảm bảo van hoạt động ổn định và hiệu quả.

• Thân van (Body): Là lớp vỏ bwn ngoài bảo vệ toàn bộ chi tiết bên trong, thường được chế tạo từ gang, thép, inox hoặc nhựa. Thân van có nhiệm vụ cố định và kết nối trực tiếp với đường ống thông qua các kiểu lắp phổ biến như mặt bích, lug hoặc wafer, vừa chắc chắn vừa tiện lợi khi lắp đặt.
• Đĩa van (Disc): Còn gọi là cánh bướm, có dạng đĩa tròn. Khi xoay quanh trục, đĩa sẽ đóng/mở để kiểm soát hoặc điều tiết dòng chảy trong ống. Đây là bộ phận tiếp xúc trực tiếp với lưu chất nên thường được chế tạo từ inox hoặc thép để tăng độ bền.
• Trục van (Stem): Giữ vai trò truyền lực, nối từ vô lăng – hộp số xuống đĩa van. Khi người vận hành xoay vô lăng, lực sẽ được truyền qua trục để điều khiển cánh bướm đóng/mở một cách chính xác.
• Gioăng làm kín (Seat/Gasket): Được sản xuất từ các vật liệu đàn hồi như cao su EPDM, NBR hoặc PTFE, có chức năng ngăn ngừa rò rỉ lưu chất. Đây là chi tiết quan trọng quyết định đến độ kín khít và tuổi thọ của van.

Tay quay (Vô lăng) và hộp số: Là bộ phận điều khiển chính. Vô lăng được kết hợp với hộp số trợ lực để giảm lực tác động của người vận hành. Đặc biệt hữu ích cho các hệ thống đường ống có kích thước lớn. Giúp việc đóng/mở trở nên nhẹ nhàng, chính xác và an toàn hơn.

Nhờ sự phối hợp nhịp nhàng của các bộ phận trên. Van bướm tay quay vô lăng không chỉ dễ sử dụng mà còn đảm bảo hiệu suất cao trong nhiều môi trường làm việc khác nhau.

Nguyên lý hoạt động của van bướm vô lăng

Van bướm vô lăng hoạt động dựa trên cơ chế truyền động cơ học qua hộp số:

• Khi xoay vô lăng ngược chiều kim đồng hồ, trục van quay, kéo cánh bướm mở dần đến góc 90° so với thân van, cho phép lưu chất đi qua tối đa.
• Khi xoay vô lăng theo chiều kim đồng hồ, cánh van quay về vị trí vuông góc với dòng chảy, ép chặt vào gioăng làm kín. Ngăn hoàn toàn lưu chất đi qua, van ở trạng thái đóng.
• Van có thể điều chỉnh ở nhiều góc độ khác nhau để kiểm soát lưu lượng theo nhu cầu. Nhưng trạng thái đóng/mở hoàn toàn thường được khuyến nghị để tăng độ bền và tuổi thọ của van.
