Van 1 chiều cánh bướm inox – Ngăn dòng chảy ngược hiệu quả

1. Tổng quan về van 1 chiều bướm cánh inox

1.1 Giới thiệu

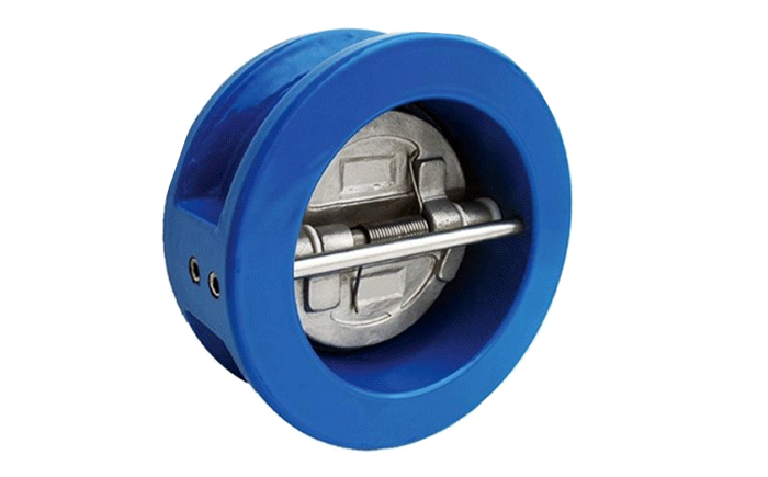

Van một chiều dạng cánh bướm hay van 1 chiều cánh bướm (butterfly check valve) có cấu tạo đặc biệt: đĩa van dạng “cánh bướm” hoặc “lá lật” tự động đóng-mở nhờ lực dòng lưu chất. Khi lưu chất đi theo chiều thuận hệ thống, van mở, và khi có xu hướng ngược lại thì đóng ngay, ngăn chặn hiện tượng dòng chảy ngược.

→ Đây chính là vai trò then chốt của thiết bị trong hệ thống bơm, hệ thống hóa chất, hệ thống hơi và khí nén.

1.2 Thương hiệu nổi bật

• Van 1 chiều ShinYi: Thương hiệu Hàn Quốc, được biết đến với dòng van một chiều cánh bướm inox chất lượng cao.
• Van 1 chiều Wonil: Cũng là thương hiệu Hàn Quốc/Châu Á được đánh giá cao trong lĩnh vực van công nghiệp.
• Vật liệu cao cấp như CF8 (Inox 304) và Inox 316 (CF8M) thường được dùng cho thân và đĩa van để tăng độ bền, chống ăn mòn.

Các sản phẩm đều kèm theo các chứng chỉ CO, CQ và được Phụ Kiện Nhật Nguyên phân phối chính hãng tại Việt Nam.

---

2. Cấu tạo và nguyên lý hoạt động

2.1 Cấu tạo chính

Van một chiều cánh bướm inox có cấu tạo từ các bộ phận sau:

• Thân van: chế tạo gang, thép không gỉ.
• Đĩa van (lá van): dạng cánh bướm hoặc hai lá lật, thường bằng Inox CF8/CF8M.
• Trục van & lò xo: trục và lò xo thường thép không gỉ hoặc inox, giúp tự động đóng khi dòng chảy ngừng.
• Gioăng làm kín: vật liệu cao su (NBR, EPDM) hoặc PTFE, đảm bảo kín khít, giảm rò rỉ.
• Kết nối mặt bích hoặc kiểu kẹp wafer (mặt bích, kẹp giữa hai bích) để dễ lắp đặt.

2.2 Nguyên lý hoạt động

• Khi không có dòng lưu chất hoặc dòng lưu chất yếu hơn lực lò xo và áp lực ngược: đĩa van ở vị trí đóng, ngăn không cho dòng lưu chất đi ngược lại.
• Khi dòng lưu chất đi theo chiều thuận với áp lực đủ lớn tác động, đĩa van xoay hoặc mở ra theo chiều thuận, cho phép lưu chất đi qua.
• Khi dòng lưu chất tắt hoặc xuất hiện dòng chảy ngược: lực lò xo đẩy đĩa van về vị trí đóng ngay lập tức, tránh hiện tượng “ngược lại” dòng lưu chất, bảo vệ máy bơm và hệ thống.

---

3. Vật liệu & ưu điểm vượt trội

3.1 Vật liệu Inox 304 & 316

• Inox 304: là thép không gỉ phổ biến, có khả năng chống ăn mòn, chịu được môi trường khắc nghiệt hơn gang.
• Inox 316 (CF8M): vật liệu cao cấp hơn, khả năng chịu môi trường hóa chất, muối, ăn mòn tăng cao – thường dùng cho van một chiều cánh bướm inox chuyên dụng.
• Việc sử dụng Inox cho thân và đĩa van giúp sản phẩm có tuổi thọ cao, ít bảo trì, phù hợp với các lưu chất hóa chất, hơi, nước thải.

3.2 Ưu điểm của van một chiều cánh bướm inox

• Hoạt động tự động, không cần điều khiển thủ công – vận hành nhanh chóng.
• Khả năng ngăn dòng chảy ngược tốt, bảo vệ hệ thống khỏi hiện tượng búa nước, rò rỉ.
• Thiết kế nhỏ gọn, chiều dài ngắn hơn so với nhiều kiểu van khác, tiết kiệm không gian lắp đặt.
• Vật liệu inox giúp chống ăn mòn, chống rỉ sét, phù hợp với môi trường khắc nghiệt hoặc hóa chất.
• Đa dạng kích thước và kiểu kết nối – dễ dàng lắp đặt trong nhiều hệ thống với “mặt bích” hoặc kiểu kẹp.

3.3 Những lưu ý và hạn chế

• Do thiết kế đĩa van nằm chắn ngang dòng lưu chất, có thể ảnh hưởng một chút đến lưu lượng và áp lực.
• Không phù hợp với hệ thống đường ống quá nhỏ (ví dụ nhỏ hơn DN50) hoặc nơi mà tiết diện dòng chảy không cho phép.
• Khi trong lưu chất có nhiều cặn, rác hoặc vật lạ – đĩa hoặc lò xo có thể bị ảnh hưởng, cần bảo dưỡng vệ sinh định kỳ.

---

4. Ứng dụng thực tế tại Việt Nam

• Hệ thống cấp nước, xử lý nước thải: van một chiều cánh bướm inox được sử dụng để ngăn nước chảy ngược, bảo vệ hệ thống máy bơm.
• Hệ thống hơi, khí nén trong ngành công nghiệp: vì vật liệu inox chịu được nhiệt độ cao và ăn mòn hóa chất.
• Nhà máy hóa chất, luyện kim hoặc môi trường có chất ăn mòn: khi sử dụng van chất liệu Inox 316, thương hiệu như ShinYi, Wonil là lựa chọn ưu tiên.
• Lắp đặt trước máy bơm, đường ống hút và đường ống hồi lưu để tránh “dạng dòng lưu chất ngược lại” – giúp hệ thống vận hành ổn định, giảm bảo trì.
