Báo Giá Van Xả Tràn Mới Nhất 2026 | Cam Kết Chính Hãng

Van xả tràn (Deluge Valve) là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy, được sử dụng để kiểm soát và cấp nước đến các khu vực cần phun chữa cháy với lưu lượng lớn trong thời gian ngắn. Nhờ khả năng kích hoạt nhanh khi nhận tín hiệu từ hệ thống báo cháy, van thường được ứng dụng tại nhà máy, kho hàng, trạm biến áp, khu vực chứa xăng dầu và những nơi có nguy cơ cháy lan cao.

Trên thị trường hiện nay, giá van xả tràn có sự khác nhau tùy theo kích thước DN, áp suất làm việc, vật liệu, kiểu kết nối, thương hiệu, bộ Trim đi kèm và các tiêu chuẩn như UL, FM. Vì vậy, lựa chọn van không chỉ dựa vào giá thành mà cần đảm bảo đúng thông số kỹ thuật và phù hợp với thiết kế của hệ thống PCCC.

Trong bài viết dưới đây, Vật Tư Đông Nam Tây sẽ cập nhật báo giá van xả tràn mới nhất 2026, đồng thời cung cấp thông tin về cấu tạo, nguyên lý hoạt động, các loại van phổ biến, tiêu chuẩn PCCC và kinh nghiệm lựa chọn. Nếu bạn đang tìm van xả tràn chính hãng, đầy đủ CO/CQ và cần tư vấn đúng cấu hình, nội dung dưới đây sẽ giúp bạn có thêm cơ sở trước khi đặt mua.

Báo giá van xả tràn mới nhất 2026

Giá van xả tràn trên thị trường hiện nay phụ thuộc vào nhiều yếu tố như kích thước DN, thương hiệu, vật liệu chế tạo, áp suất làm việc, tiêu chuẩn sản xuất và đặc biệt là cấu hình bộ Trim đi kèm. Vì vậy, cùng một kích thước van nhưng giá giữa các thương hiệu hoặc giữa van đơn và cụm van hoàn chỉnh có thể chênh lệch đáng kể.

Dưới đây là bảng giá van xả tràn tham khảo năm 2026 được xây dựng theo mặt bằng giá thị trường. Mức giá thực tế có thể thay đổi tùy thương hiệu, cấu hình, số lượng và thời điểm đặt hàng.

Kích thước	Thương hiệu tham khảo	Tiêu chuẩn	Giá tham khảo
DN50	Shinyi / ARV	PCCC, PN16	Từ 4.000.000 VNĐ
DN65	Shinyi / ARV	PCCC, PN16	Từ 5.500.000 VNĐ
DN80	Shinyi / ARV	PCCC, PN16	Từ 6.500.000 VNĐ
DN100	Shinyi / ARV	PCCC, PN16	Từ 7.000.000 VNĐ
DN125	Shinyi / ARV	PCCC, PN16	Từ 8.500.000 VNĐ
DN150	Shinyi / ARV	PCCC, PN16	Từ 9.500.000 VNĐ
DN200	Shinyi / ARV	PCCC, PN16	Từ 12.000.000 VNĐ
DN250	Theo cấu hình	PCCC	Liên hệ

Lưu ý: Bảng giá trên chỉ mang tính tham khảo. Giá bán thực tế có thể thay đổi theo thương hiệu, model, cấu hình Trim, tiêu chuẩn UL/FM, số lượng đặt hàng và yêu cầu hồ sơ của từng công trình. Vui lòng liên hệ để được báo giá chính xác theo kích thước và cấu hình van cần sử dụng.

Giá van xả tràn phụ thuộc vào những yếu tố nào?

Không phải tất cả van xả tràn cùng kích thước đều có mức giá giống nhau. Khi báo giá, cần xác định đầy đủ các thông số sau:

• Kích thước van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250…
• Thương hiệu: Shinyi, ARV, Wonil và các thương hiệu khác.
• Vật liệu thân van: gang, gang cầu hoặc vật liệu theo từng model.
• Áp suất làm việc: PN16 hoặc mức áp suất khác theo thiết kế.
• Kiểu kết nối: mặt bích, rãnh hoặc cấu hình kết nối tương ứng.
• Bộ Trim: van xả tràn có thể được cung cấp dạng van đơn hoặc bộ hoàn chỉnh gồm các thiết bị điều khiển và phụ kiện đi kèm.
• Tiêu chuẩn/chứng nhận: UL, FM và các yêu cầu kỹ thuật khác.
• Hồ sơ sản phẩm: CO, CQ, catalogue, datasheet và hồ sơ phục vụ nghiệm thu nếu công trình yêu cầu.
• Số lượng đặt hàng: đơn hàng dự án hoặc số lượng lớn thường có chính sách giá khác so với mua lẻ.

Vì sao cùng là van xả tràn DN100 nhưng giá có thể chênh lệch?

Đây là vấn đề người mua thường gặp khi tham khảo báo giá. Trên thị trường, có đơn vị niêm yết van xả tràn DN100 ở mức khoảng 6–8 triệu đồng, trong khi một số sản phẩm Shinyi DN100 được niêm yết trên 16 triệu đồng. Sự khác biệt có thể đến từ thương hiệu, cấu hình sản phẩm và các thiết bị đi kèm chứ không đơn thuần do kích thước DN.

Đặc biệt, cần phân biệt rõ giá thân van và giá một bộ van xả tràn hoàn chỉnh. Một bộ Deluge Valve có thể bao gồm nhiều thiết bị như van điện từ, đồng hồ áp suất, van điều khiển, công tắc áp suất, van xả và các phụ kiện Trim khác. Do đó, khi so sánh giá giữa các nhà cung cấp, nên yêu cầu báo giá cùng một cấu hình để có kết quả chính xác.

Làm sao để nhận báo giá van xả tràn chính xác?

Để được báo đúng giá và tránh phát sinh chi phí, khách hàng nên cung cấp cho nhà cung cấp các thông tin:

Kích thước DN + áp suất + thương hiệu yêu cầu + kiểu kết nối + tiêu chuẩn/chứng nhận + số lượng + yêu cầu bộ Trim/thiết bị đi kèm.

Nếu chưa xác định được model phù hợp, có thể gửi bản vẽ PCCC, thông số đường ống hoặc yêu cầu kỹ thuật của dự án để được tư vấn cấu hình trước khi báo giá.

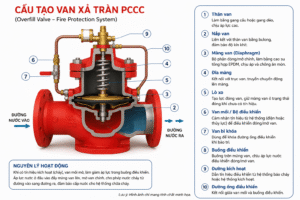

Cấu tạo van xả tràn Deluge Valve

Van xả tràn Deluge Valve là thiết bị điều khiển dòng nước quan trọng trong hệ thống chữa cháy tràn ngập (Deluge System). Khác với van thông thường chỉ thực hiện chức năng đóng hoặc mở đường ống, van xả tràn PCCC thường được lắp cùng một hệ thống Trim gồm nhiều van, đồng hồ, thiết bị điều khiển và phụ kiện thủy lực nhằm duy trì trạng thái đóng, nhận tín hiệu kích hoạt và nhanh chóng đưa van về trạng thái mở khi có sự cố cháy.

Tùy theo thương hiệu, model và phương thức kích hoạt, cấu tạo của van xả tràn có thể có một số khác biệt. Tuy nhiên, một bộ Deluge Valve hoàn chỉnh thường gồm thân van, màng/đĩa van, buồng điều khiển và bộ Trim điều khiển cùng các thiết bị như van điện từ, van xả nhanh, van một chiều, bộ lọc, công tắc áp suất và van test & drain.

Thân van

Thân van là bộ phận chính của Deluge Valve, có nhiệm vụ tạo thành khoang dẫn nước và kết nối van với hệ thống đường ống PCCC.

Thân van thường được chế tạo từ vật liệu có độ bền cơ học cao, phù hợp với môi trường làm việc của hệ thống chữa cháy. Tùy từng model, van xả tràn PCCC có thể sử dụng kiểu kết nối mặt bích hoặc các dạng kết nối khác theo thiết kế.

Trên thân van thường có các cổng kết nối với bộ Trim điều khiển, đường cấp nước và đường xả. Kích thước thân van được lựa chọn theo đường kính đường ống và yêu cầu lưu lượng của hệ thống, phổ biến từ DN50 đến các kích thước lớn hơn.

Khi lựa chọn thân van cần kiểm tra:

• Kích thước danh nghĩa DN.
• Áp suất làm việc.
• Vật liệu chế tạo.
• Kiểu kết nối.
• Tiêu chuẩn kỹ thuật.
• Khả năng tương thích với bộ Trim.
• Chứng nhận UL/FM nếu thiết kế yêu cầu.

Đĩa van hoặc màng van

Đĩa van/màng van là bộ phận trực tiếp kiểm soát dòng nước đi qua van.

Ở trạng thái bình thường, bộ phận này giữ van ở trạng thái đóng, ngăn không cho nước từ đường ống cấp đi vào hệ thống phân phối phía sau van. Khi nhận được tín hiệu kích hoạt, áp suất trong buồng điều khiển được giải phóng, khiến cơ cấu đóng mở thay đổi vị trí và cho phép van mở.

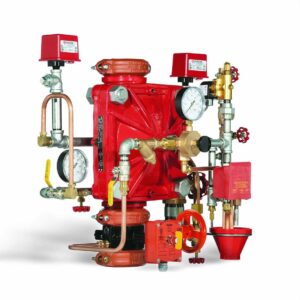

Tùy thiết kế, Deluge Valve có thể sử dụng màng ngăn (diaphragm), đĩa van hoặc cơ cấu piston để điều khiển dòng chảy.

Đây là một trong những bộ phận cần đặc biệt quan tâm khi bảo trì vì tình trạng màng, đĩa hoặc bề mặt làm kín có thể ảnh hưởng trực tiếp đến khả năng đóng kín và mở van khi có sự cố.

Buồng điều khiển

Buồng điều khiển (Control Chamber) là khoang chứa nước/áp suất điều khiển cơ cấu đóng mở của van.

Khi hệ thống ở trạng thái giám sát bình thường, áp suất trong buồng điều khiển giúp giữ van đóng. Khi có tín hiệu cháy, hệ thống điều khiển sẽ kích hoạt cơ cấu xả áp, làm giảm áp suất trong buồng điều khiển.

Khi đó, cơ cấu bên trong Deluge Valve thay đổi trạng thái và van mở để đưa nước vào hệ thống chữa cháy.

Có thể hiểu đơn giản:

Giữ áp suất → Van đóng

Xả áp điều khiển → Van mở

Cơ chế này là yếu tố quan trọng giúp van xả tràn có thể được kích hoạt nhanh khi hệ thống phát hiện nguy cơ cháy.

Hệ thống Trim điều khiển

Nếu thân van là bộ phận chính thực hiện việc đóng/mở dòng nước thì Trim có thể được xem là “hệ thống điều khiển” giúp Deluge Valve hoạt động đúng chức năng.

Bộ Trim van xả tràn thường bao gồm nhiều loại van và thiết bị phụ trợ được kết nối với nhau bằng đường ống nhỏ. Tùy model và nhà sản xuất, cấu hình Trim có thể khác nhau.

Một bộ Trim có thể bao gồm:

• Van điều khiển chính.
• Van điện từ Solenoid.
• Van một chiều.
• Bộ lọc.
• Van xả.
• Van test.
• Đồng hồ áp suất.
• Công tắc áp suất.
• Thiết bị mở nhanh.
• Các phụ kiện kết nối và đường ống Trim.

Do đó, khi nhận báo giá van xả tràn PCCC, cần xác định rõ giá đang áp dụng cho thân van hay bộ Deluge Valve hoàn chỉnh kèm Trim. Hai cách báo giá này có thể tạo ra chênh lệch đáng kể.

Van điện từ Solenoid Valve

Van điện từ Solenoid Valve là thiết bị nhận tín hiệu điều khiển bằng điện để kích hoạt quá trình mở Deluge Valve.

Khi hệ thống báo cháy xác định điều kiện kích hoạt, tín hiệu điện được truyền đến Solenoid Valve. Van điện từ thay đổi trạng thái, cho phép nước trong mạch điều khiển được xả hoặc chuyển hướng theo thiết kế.

Khi áp suất trong buồng điều khiển giảm xuống mức cần thiết, Deluge Valve sẽ mở và nước được cấp vào hệ thống đường ống phía sau van.

Vì vậy, Solenoid Valve đóng vai trò quan trọng trong hệ thống van xả tràn điều khiển điện.

Khi kiểm tra hệ thống cần chú ý:

• Điện áp cuộn coil.
• Tình trạng coil.
• Tín hiệu kích hoạt.
• Khả năng đóng/mở.
• Tình trạng rò rỉ.
• Sự tương thích với hệ thống báo cháy.

Van xả nhanh / Quick Opening Device

Quick Opening Device là thiết bị được sử dụng trong một số cấu hình Trim nhằm hỗ trợ quá trình giải phóng áp suất trong mạch điều khiển nhanh hơn.

Khi hệ thống được kích hoạt, thiết bị này giúp rút ngắn thời gian xả áp trong buồng điều khiển, từ đó hỗ trợ van Deluge mở nhanh.

Đối với những khu vực có nguy cơ cháy lan nhanh, tốc độ kích hoạt của hệ thống chữa cháy là yếu tố quan trọng. Vì vậy, cấu hình Trim và thiết bị mở nhanh cần được lựa chọn phù hợp với thiết kế của hệ thống PCCC.

Van một chiều

Van một chiều (Check Valve) cho phép dòng nước hoặc tín hiệu áp suất đi theo một hướng nhất định và hạn chế dòng chảy ngược.

Trong hệ thống Trim của van xả tràn, van một chiều giúp kiểm soát hướng dòng chảy giữa các nhánh điều khiển, hạn chế hiện tượng nước hoặc áp suất đi ngược vào các bộ phận không mong muốn.

Việc lựa chọn van một chiều cần đảm bảo đúng kích thước, áp suất và khả năng tương thích với cấu hình Trim của Deluge Valve.

Bộ lọc

Bộ lọc (Strainer) được lắp trong mạch điều khiển nhằm hạn chế các tạp chất, cặn bẩn hoặc vật thể nhỏ đi vào các thiết bị có tiết diện dòng chảy nhỏ.

Đây là một chi tiết nhỏ nhưng có ảnh hưởng đến độ tin cậy của hệ thống. Nếu bộ lọc bị tắc, lưu lượng trong mạch điều khiển có thể bị hạn chế và ảnh hưởng đến quá trình kích hoạt hoặc reset van xả tràn PCCC.

Vì vậy, bộ lọc cần được kiểm tra và vệ sinh định kỳ theo yêu cầu kỹ thuật của nhà sản xuất và hệ thống.

Công tắc áp suất

Công tắc áp suất (Pressure Switch) có nhiệm vụ phát hiện sự thay đổi áp suất trong hệ thống và chuyển trạng thái để gửi tín hiệu đến hệ thống điều khiển hoặc báo cháy.

Tùy cấu hình, Pressure Switch có thể được sử dụng để:

• Giám sát trạng thái hoạt động.
• Phát tín hiệu khi van được kích hoạt.
• Kích hoạt chuông/cảnh báo.
• Gửi tín hiệu về tủ điều khiển PCCC.

Thiết bị này giúp hệ thống không chỉ thực hiện chức năng xả nước chữa cháy mà còn có khả năng giám sát và cảnh báo trạng thái vận hành.

Công tắc giám sát

Công tắc giám sát (Supervisory Switch) được sử dụng để theo dõi trạng thái của một số van hoặc thiết bị trong hệ thống PCCC.

Khi van điều khiển bị thay đổi khỏi vị trí yêu cầu, công tắc có thể gửi tín hiệu về tủ báo cháy để cảnh báo nhân viên vận hành.

Nhờ đó, hệ thống có thể phát hiện sớm tình trạng như:

• Van bị đóng ngoài ý muốn.
• Van không ở đúng vị trí vận hành.
• Thiết bị bị can thiệp.
• Trạng thái van thay đổi bất thường.

Van test và drain

Van Test & Drain phục vụ việc kiểm tra, thử nghiệm và xả nước khỏi hệ thống mà không nhất thiết phải vận hành toàn bộ hệ thống chữa cháy theo điều kiện cháy thực tế.

Thông qua cụm test & drain, nhân viên kỹ thuật có thể kiểm tra hoạt động của hệ thống, quan sát tín hiệu cảnh báo và thực hiện xả nước theo quy trình kiểm tra.

Đây là bộ phận quan trọng trong công tác kiểm tra và bảo trì van xả tràn, đặc biệt đối với các hệ thống PCCC cần kiểm tra định kỳ.

Van điều khiển chính

Van điều khiển chính được sử dụng để kiểm soát nguồn nước cấp vào Deluge Valve và hỗ trợ cô lập hệ thống khi cần bảo trì hoặc sửa chữa.

Trong trạng thái vận hành, van này phải được duy trì ở đúng vị trí theo thiết kế. Việc đóng nhầm hoặc thay đổi trạng thái van có thể khiến hệ thống van xả tràn PCCC không hoạt động đúng khi xảy ra sự cố.

Do đó, van điều khiển chính thường cần có biện pháp giám sát trạng thái và quản lý chặt chẽ trong quá trình vận hành.

Nguyên lý hoạt động của van xả tràn

Nguyên lý hoạt động của van xả tràn (Deluge Valve) dựa trên việc kiểm soát áp suất trong buồng điều khiển để giữ van ở trạng thái đóng hoặc kích hoạt mở khi hệ thống phát hiện cháy. Khác với hệ thống sprinkler ướt, trong đó từng đầu phun sprinkler sẽ mở riêng lẻ khi đạt đến nhiệt độ kích hoạt, hệ thống van xả tràn PCCC thường sử dụng các đầu phun hở (Open Nozzle). Khi Deluge Valve được kích hoạt, nước có thể được cấp đồng thời đến toàn bộ mạng đường ống phía sau van.

Về cơ bản, quá trình vận hành có thể được mô tả theo chu trình:

Phát hiện cháy → Gửi tín hiệu kích hoạt → Solenoid Valve tác động → Xả áp buồng điều khiển → Deluge Valve mở → Nước đi vào đường ống → Các đầu phun hở phun nước → Phát tín hiệu cảnh báo → Đóng và reset hệ thống

Trạng thái bình thường – van xả tràn đóng

Khi hệ thống đang ở trạng thái giám sát bình thường và chưa có sự cố cháy, van xả tràn Deluge Valve duy trì trạng thái đóng để ngăn nước từ đường ống cấp đi vào hệ thống phân phối phía sau van.

Nước cấp được duy trì tại phía đầu vào của van, trong khi áp suất trong buồng điều khiển được sử dụng để giữ cơ cấu đóng của van ở vị trí kín.

Ở trạng thái này:

• Deluge Valve ở trạng thái đóng.
• Nước chưa được đưa vào mạng đường ống phía sau van.
• Hệ thống báo cháy ở trạng thái giám sát.
• Các đầu phun hở chưa có nước cấp.
• Các thiết bị trong bộ Trim duy trì trạng thái vận hành theo thiết kế.

Việc duy trì áp suất ổn định trong mạch điều khiển là yếu tố quan trọng giúp van xả tràn PCCC không bị mở ngoài ý muốn.

Khi hệ thống phát hiện cháy

Khi đầu báo cháy, hệ thống phát hiện lửa/nhiệt hoặc thiết bị kích hoạt phù hợp phát hiện điều kiện nguy hiểm, tín hiệu sẽ được truyền về hệ thống điều khiển PCCC.

Tùy thiết kế, hệ thống có thể sử dụng nhiều phương thức kích hoạt khác nhau như:

• Đầu báo khói hoặc nhiệt.
• Hệ thống phát hiện ngọn lửa.
• Hệ thống báo cháy tự động.
• Nút nhấn kích hoạt bằng tay.
• Mạch điều khiển chuyên dụng.

Sau khi nhận được tín hiệu phù hợp, hệ thống điều khiển sẽ kích hoạt Solenoid Valve trong bộ Trim của Deluge Valve.

Tín hiệu kích hoạt van điện từ Solenoid Valve

Solenoid Valve là một trong những thiết bị quan trọng trong cấu hình van xả tràn điều khiển điện.

Khi nhận tín hiệu từ hệ thống điều khiển, cuộn điện từ của Solenoid Valve tác động và thay đổi trạng thái của van. Quá trình này tạo điều kiện để nước/áp suất trong mạch điều khiển được xả hoặc chuyển hướng theo cấu hình Trim của từng model.

Điểm quan trọng cần hiểu là Solenoid Valve không trực tiếp cung cấp toàn bộ lưu lượng nước chữa cháy. Thiết bị này chủ yếu thực hiện chức năng kích hoạt mạch điều khiển, từ đó làm thay đổi trạng thái của Deluge Valve.

Xả áp trong buồng điều khiển

Sau khi mạch điều khiển được kích hoạt, áp suất trong buồng điều khiển của van xả tràn được giải phóng.

Khi áp suất giữ cơ cấu đóng giảm xuống dưới mức cần thiết, lực tác động lên cơ cấu đóng van thay đổi. Lúc này, áp lực của nguồn nước phía đầu vào sẽ tác động lên cơ cấu bên trong và làm Deluge Valve chuyển sang trạng thái mở.

Đây là bước quan trọng trong nguyên lý hoạt động của van xả tràn.

Có thể hiểu đơn giản:

Có áp suất điều khiển → giữ van đóng

Xả áp điều khiển → van được kích hoạt mở

Tùy từng thiết kế, quá trình xả áp có thể được hỗ trợ bởi các thiết bị trong bộ Trim như Quick Opening Device, van điện từ, van xả và các phụ kiện điều khiển khác.

Van Deluge mở hoàn toàn

Khi áp suất trong buồng điều khiển được giải phóng, cơ cấu đóng của Deluge Valve không còn được giữ ở trạng thái đóng.

Van mở để tạo đường dẫn cho nước từ nguồn cấp vào hệ thống đường ống chữa cháy phía sau van.

Khác với một số loại van điều tiết lưu lượng, Deluge Valve trong hệ thống chữa cháy thường được thiết kế để mở nhanh và cung cấp lưu lượng nước lớn khi được kích hoạt.

Tốc độ mở và khả năng duy trì lưu lượng của van có ý nghĩa đặc biệt quan trọng tại những khu vực có nguy cơ cháy lan nhanh.

Nước cấp đồng thời đến các đầu phun hở

Sau khi van xả tràn PCCC mở, nước từ nguồn cấp đi qua van và tràn vào mạng đường ống phía sau.

Hệ thống Deluge thường sử dụng đầu phun hở (Open Nozzle/Open Sprinkler) thay vì đầu sprinkler kín thông thường.

Do các đầu phun này không có cơ cấu nhiệt đóng kín từng đầu, khi Deluge Valve mở, nước có thể được đưa đến nhiều đầu phun cùng lúc.

Dòng chảy có thể được mô tả:

Nguồn nước → Deluge Valve → Đường ống phân phối → Đầu phun hở → Phun nước chữa cháy

Nhờ đặc điểm này, hệ thống Deluge có khả năng tạo ra vùng phun nước rộng trong thời gian ngắn, phù hợp với những khu vực cần kiểm soát đám cháy nhanh hoặc làm mát thiết bị nhằm hạn chế cháy lan.

Kích hoạt chuông và tín hiệu cảnh báo

Khi nước bắt đầu chảy qua hệ thống, sự thay đổi về áp suất hoặc dòng chảy có thể được các thiết bị giám sát phát hiện.

Tùy cấu hình, Pressure Switch và các thiết bị báo động có thể gửi tín hiệu về hệ thống điều khiển để:

• Kích hoạt chuông/còi báo động.
• Hiển thị trạng thái kích hoạt.
• Gửi tín hiệu về tủ báo cháy.
• Thông báo cho nhân viên vận hành.
• Kích hoạt các thiết bị liên động khác theo thiết kế.

Nhờ đó, hệ thống không chỉ thực hiện chức năng cấp nước mà còn giúp giám sát và cảnh báo trạng thái hoạt động của van xả tràn.

Đóng và reset van sau khi chữa cháy

Sau khi đám cháy được kiểm soát, hệ thống cần được đưa về trạng thái vận hành ban đầu theo đúng quy trình kỹ thuật.

Thông thường, quá trình reset có thể bao gồm:

1. Ngừng nguồn kích hoạt theo quy trình của hệ thống.
2. Cô lập nguồn nước khi cần thiết.
3. Đóng van điều khiển chính.
4. Xả lượng nước còn lại trong hệ thống.
5. Kiểm tra và đưa các thiết bị Trim về đúng trạng thái.
6. Reset Solenoid Valve và hệ thống điều khiển.
7. Thiết lập lại áp suất trong buồng điều khiển.
8. Đưa Deluge Valve về trạng thái đóng.
9. Mở lại van điều khiển và kiểm tra hệ thống.
10. Xác nhận toàn bộ hệ thống trở về trạng thái sẵn sàng.

Quy trình reset thực tế có thể khác nhau tùy model van xả tràn, cấu hình Trim và thiết kế hệ thống PCCC. Vì vậy, việc vận hành, kiểm tra và reset nên được thực hiện theo tài liệu kỹ thuật của nhà sản xuất và yêu cầu của hệ thống.

Các loại van xả tràn phổ biến hiện nay

Trên thị trường có nhiều dòng van xả tràn (Deluge Valve) được thiết kế với cơ chế kích hoạt và cấu tạo khác nhau để đáp ứng yêu cầu của từng hệ thống phòng cháy chữa cháy. Nếu phân loại theo phương thức kích hoạt, có thể kể đến van xả tràn điều khiển thủy lực, điều khiển điện và điều khiển khí nén. Trong khi đó, xét theo cấu tạo cơ cấu đóng mở, một số dòng sử dụng màng ngăn hoặc piston.

Ngoài ra, đối với các công trình PCCC yêu cầu cao về hồ sơ và chứng nhận, van xả tràn UL/FM cũng là một nhóm sản phẩm được quan tâm nhiều.

Việc hiểu rõ từng loại van xả tràn PCCC sẽ giúp chủ đầu tư, đơn vị thiết kế và nhà thầu lựa chọn đúng sản phẩm thay vì chỉ dựa vào kích thước hoặc giá thành.

Van xả tràn điều khiển thủy lực

Van xả tràn điều khiển thủy lực sử dụng áp lực nước trong mạch điều khiển để duy trì hoặc thay đổi trạng thái đóng/mở của van. Đây là một trong những phương thức điều khiển phổ biến của Deluge Valve.

Ở trạng thái bình thường, áp suất nước trong buồng điều khiển giúp giữ van ở trạng thái đóng. Khi hệ thống phát hiện cháy và kích hoạt mạch điều khiển, áp suất trong buồng điều khiển được giải phóng. Khi đó, cơ cấu đóng của van thay đổi trạng thái và cho phép nước đi qua vào mạng đường ống chữa cháy.

Ưu điểm:

• Cấu tạo tương đối đơn giản.
• Không phụ thuộc hoàn toàn vào nguồn điện để duy trì trạng thái van.
• Có thể kết hợp với nhiều cấu hình Trim.
• Phù hợp với các hệ thống chữa cháy yêu cầu kích hoạt nhanh.

Ứng dụng: thường được sử dụng trong các hệ thống Deluge, Water Spray và những khu vực có nguy cơ cháy cao.

Khi lựa chọn loại van này, cần kiểm tra áp suất nguồn nước, cấu hình mạch điều khiển và khả năng tương thích giữa Deluge Valve và bộ Trim thủy lực.

Van xả tràn điều khiển điện

Van xả tràn điều khiển điện sử dụng tín hiệu điện từ hệ thống báo cháy để kích hoạt cơ cấu điều khiển, thường thông qua Solenoid Valve.

Khi đầu báo cháy hoặc hệ thống phát hiện lửa gửi tín hiệu về tủ điều khiển, Solenoid Valve sẽ tác động và làm thay đổi trạng thái của mạch điều khiển. Áp suất trong buồng điều khiển được giải phóng, từ đó kích hoạt van Deluge mở và cấp nước vào hệ thống.

Phương thức này cho phép kết nối van xả tràn với hệ thống báo cháy và các thiết bị liên động khác, giúp quá trình phát hiện và xử lý sự cố được đồng bộ.

Ưu điểm:

• Kích hoạt nhanh.
• Dễ kết nối với tủ báo cháy.
• Có thể thiết lập nhiều phương án điều khiển.
• Phù hợp với các hệ thống PCCC tự động.
• Có thể kết hợp tín hiệu giám sát và cảnh báo.

Lưu ý: khi lựa chọn cần kiểm tra điện áp Solenoid Valve, loại tín hiệu điều khiển và khả năng tương thích với tủ báo cháy của công trình.

Van xả tràn điều khiển khí nén

Van xả tràn điều khiển khí nén sử dụng áp suất khí trong mạch điều khiển để duy trì hoặc kích hoạt trạng thái của van.

Khi nhận được tín hiệu kích hoạt, áp suất trong mạch khí được thay đổi theo thiết kế, tác động lên cơ cấu điều khiển và đưa Deluge Valve về trạng thái mở.

Phương án điều khiển khí nén có thể được sử dụng trong những hệ thống có yêu cầu đặc biệt về phương thức kích hoạt hoặc cần phối hợp với hệ thống điều khiển khí.

Ưu điểm:

• Có thể sử dụng trong cấu hình điều khiển đặc thù.
• Cho phép kết hợp với hệ thống phát hiện và điều khiển bằng khí.
• Phù hợp với một số môi trường công nghiệp có yêu cầu riêng về phương thức điều khiển.

Tuy nhiên, hệ thống cần được thiết kế đồng bộ về nguồn khí, áp suất điều khiển, thiết bị kích hoạt và bộ Trim. Không nên lựa chọn van điều khiển khí nén chỉ dựa trên kích thước DN.

Van xả tràn dạng màng ngăn

Van xả tràn màng ngăn (Diaphragm Deluge Valve) sử dụng màng ngăn làm cơ cấu kiểm soát trạng thái đóng/mở của van.

Màng ngăn phân tách các vùng áp suất và chịu tác động của áp lực điều khiển. Khi hệ thống ở trạng thái bình thường, áp suất được duy trì để giữ van đóng. Khi mạch điều khiển được kích hoạt và áp suất thay đổi, màng ngăn dịch chuyển, cho phép van mở và cấp nước vào hệ thống.

Một trong những ưu điểm của thiết kế màng ngăn là khả năng tạo cơ cấu điều khiển gọn và phù hợp với nhiều loại Trim.

Ưu điểm:

• Cơ cấu đóng mở được kiểm soát bằng áp suất.
• Có thể kết hợp với nhiều phương thức kích hoạt.
• Phù hợp với hệ thống Deluge và Water Spray.
• Có nhiều lựa chọn kích thước và cấu hình.

Tuy nhiên, màng van là bộ phận cần được kiểm tra định kỳ. Hao mòn, lão hóa hoặc hư hỏng màng có thể ảnh hưởng đến khả năng đóng kín và kích hoạt của van.

Van xả tràn dạng piston

Van xả tràn dạng piston (Piston Deluge Valve) sử dụng piston làm cơ cấu điều khiển thay cho thiết kế màng ngăn truyền thống.

Nguyên lý hoạt động vẫn dựa trên việc kiểm soát áp suất trong mạch điều khiển. Khi áp suất điều khiển thay đổi theo tín hiệu kích hoạt, piston dịch chuyển và đưa van về trạng thái mở.

Thiết kế piston có thể mang lại khả năng chịu áp và độ ổn định cơ học tốt tùy theo cấu tạo và vật liệu của từng model.

Ưu điểm có thể kể đến:

• Cơ cấu piston có độ bền cơ học cao.
• Khả năng kiểm soát đóng/mở ổn định.
• Phù hợp với một số hệ thống PCCC công nghiệp.
• Có thể kết hợp với nhiều cấu hình điều khiển khác nhau.

Tuy nhiên, hiệu quả thực tế phụ thuộc vào thiết kế cụ thể của từng nhà sản xuất. Khi mua van xả tràn dạng piston, cần kiểm tra datasheet, áp suất làm việc, kích thước và cấu hình Trim thay vì chỉ dựa vào tên gọi.

Van xả tràn có bộ Trim UL/FM

Van xả tràn UL/FM là cách gọi thường dùng cho các dòng Deluge Valve được thiết kế hoặc chứng nhận theo các yêu cầu liên quan đến UL và FM, tùy sản phẩm cụ thể.

Cần lưu ý rằng UL/FM không phải là một phương thức cấu tạo hay cơ chế kích hoạt riêng. Đây là nhóm tiêu chuẩn/chứng nhận được người mua quan tâm khi lựa chọn thiết bị PCCC cho các công trình có yêu cầu kỹ thuật cao.

Một bộ Deluge Valve UL/FM có thể được cung cấp cùng hệ thống Trim gồm:

• Solenoid Valve.
• Van điều khiển.
• Van một chiều.
• Strainer.
• Pressure Switch.
• Đồng hồ áp suất.
• Van test & drain.
• Các phụ kiện điều khiển khác.

Ưu điểm:

• Phù hợp với các dự án yêu cầu hồ sơ và tiêu chuẩn PCCC nghiêm ngặt.
• Có tài liệu kỹ thuật và chứng nhận rõ ràng tùy model.
• Thuận tiện cho việc kiểm tra, nghiệm thu khi dự án yêu cầu.
• Có nhiều cấu hình Trim phục vụ các phương án điều khiển khác nhau.

Khi mua van xả tràn UL/FM, không nên chỉ nhìn thấy chữ “UL” hoặc “FM” trên catalogue. Cần kiểm tra đúng model, kích thước, cấu hình Trim và phạm vi chứng nhận của sản phẩm để đảm bảo thiết bị thực sự đáp ứng yêu cầu của dự án.

Nên chọn loại van xả tràn nào?

Không có một loại van xả tràn PCCC phù hợp cho tất cả công trình. Việc lựa chọn cần dựa trên thiết kế hệ thống, mức độ nguy hiểm cháy, phương thức kích hoạt, áp suất và lưu lượng yêu cầu.

Loại van	Cơ chế chính	Điểm nổi bật	Phù hợp
Điều khiển thủy lực	Áp lực nước	Cấu hình linh hoạt	Deluge, Water Spray
Điều khiển điện	Tín hiệu điện/Solenoid	Dễ liên động báo cháy	Hệ thống PCCC tự động
Điều khiển khí nén	Áp suất khí	Phù hợp cấu hình đặc thù	Một số hệ thống công nghiệp
Dạng màng ngăn	Màng/áp suất	Thiết kế phổ biến	Nhiều hệ thống Deluge
Dạng piston	Piston/áp suất	Cơ cấu cơ học chắc chắn	Hệ thống PCCC công nghiệp
Có Trim UL/FM	Tùy cơ cấu van	Đáp ứng yêu cầu chứng nhận	Dự án yêu cầu UL/FM

Quan trọng: các cách phân loại trên có thể chồng lấn với nhau. Ví dụ, một van có thể vừa là Deluge Valve dạng màng ngăn, vừa điều khiển điện, đồng thời được cung cấp với bộ Trim có chứng nhận UL/FM. Vì vậy, khi yêu cầu báo giá, nên cung cấp đầy đủ thông tin về DN, áp suất, cơ cấu van, phương thức kích hoạt, Trim và tiêu chuẩn/chứng nhận thay vì chỉ yêu cầu “van xả tràn PCCC”.

Việc lựa chọn đúng cấu hình không chỉ giúp hệ thống hoạt động ổn định mà còn hạn chế tình trạng mua nhầm van không tương thích với thiết kế, phải thay đổi Trim hoặc phát sinh thêm chi phí trong quá trình lắp đặt và nghiệm thu.

Thông số kỹ thuật van xả tràn cần biết

Khi lựa chọn van xả tràn PCCC (Deluge Valve), kích thước DN không phải là thông số duy nhất cần quan tâm. Một van có thể có cùng đường kính nhưng khác nhau về áp suất làm việc, vật liệu, kiểu kết nối, cấu tạo bên trong, lưu lượng và bộ Trim đi kèm.

Việc lựa chọn đúng thông số kỹ thuật giúp van xả tràn hoạt động ổn định, đáp ứng lưu lượng nước chữa cháy và tương thích với hệ thống đường ống, thiết bị báo cháy cũng như yêu cầu thiết kế PCCC.

Dưới đây là những thông số quan trọng cần kiểm tra trước khi lựa chọn hoặc yêu cầu báo giá van xả tràn.

Kích thước van

Kích thước danh nghĩa (DN) cho biết đường kính danh nghĩa của van và là một trong những thông số đầu tiên cần xác định khi lựa chọn Deluge Valve.

Tùy từng thương hiệu và model, van xả tràn có thể được sản xuất với nhiều kích thước khác nhau, từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 đến các kích thước lớn hơn.

Tuy nhiên, không nên chọn DN chỉ dựa trên kích thước đường ống hiện có. Kích thước van cần được đối chiếu với lưu lượng thiết kế, áp suất hệ thống và yêu cầu của toàn bộ mạng đường ống.

Ví dụ, nếu hệ thống yêu cầu lưu lượng lớn nhưng lựa chọn van có kích thước quá nhỏ, tổn thất áp suất có thể tăng và ảnh hưởng đến khả năng cấp nước đến các đầu phun.

Khi chọn kích thước van xả tràn cần kiểm tra:

• DN của đường ống.
• Lưu lượng nước yêu cầu.
• Áp suất tại đầu vào van.
• Tổn thất áp suất cho phép.
• Số lượng và loại đầu phun.
• Kích thước kết nối thực tế.
• Yêu cầu trong bản vẽ thiết kế PCCC.

Lưu ý: Dải kích thước của van xả tràn phụ thuộc vào từng model và nhà sản xuất. Không nên mặc định tất cả Deluge Valve đều có cùng dải DN.

Áp suất làm việc

Áp suất làm việc là thông số thể hiện giới hạn áp suất mà van có thể chịu và vận hành an toàn trong điều kiện thiết kế.

Đối với van xả tràn PCCC, cần phân biệt giữa:

• Áp suất làm việc tối đa.
• Áp suất vận hành thực tế.
• Áp suất trong buồng điều khiển.
• Áp suất thử nghiệm.

Khi lựa chọn van, áp suất làm việc của van phải phù hợp với áp suất thiết kế của hệ thống chữa cháy. Không nên chọn van chỉ vì “đúng DN” nhưng bỏ qua áp suất.

Ví dụ, nếu hệ thống có áp suất vận hành cao hơn giới hạn cho phép của van, thiết bị có thể không đáp ứng yêu cầu an toàn và độ tin cậy trong quá trình sử dụng.

Nên kiểm tra trên catalogue/datasheet:

Working Pressure → Test Pressure → Control Chamber Pressure → Flow Rating

Đây là những thông tin quan trọng khi lựa chọn van Deluge cho công trình PCCC.

Vật liệu thân van

Vật liệu thân van ảnh hưởng trực tiếp đến độ bền cơ học, khả năng chịu áp lực và tuổi thọ của van.

Tùy từng model, thân van xả tràn có thể được chế tạo từ các loại vật liệu như gang cầu hoặc vật liệu khác theo thiết kế của nhà sản xuất.

Khi lựa chọn, cần quan tâm đến:

• Vật liệu thân van.
• Độ bền cơ học.
• Khả năng chịu áp suất.
• Khả năng chống ăn mòn.
• Điều kiện môi trường lắp đặt.
• Tiêu chuẩn chế tạo.

Đối với hệ thống PCCC, không nên chỉ quan tâm đến giá thành. Một sản phẩm có vật liệu và lớp bảo vệ phù hợp sẽ giúp hệ thống duy trì độ ổn định trong thời gian dài.

Vật liệu màng van hoặc đĩa van

Màng van (Diaphragm) hoặc đĩa van là bộ phận trực tiếp tham gia vào quá trình đóng/mở và kiểm soát dòng nước.

Vật liệu của bộ phận này cần có khả năng chịu áp suất, chịu nước và duy trì độ kín trong quá trình vận hành.

Đối với các van xả tràn dạng màng ngăn, chất lượng màng có ý nghĩa đặc biệt quan trọng. Màng bị lão hóa, biến dạng hoặc hư hỏng có thể ảnh hưởng đến khả năng giữ van đóng hoặc khiến quá trình kích hoạt không diễn ra chính xác.

Khi kiểm tra sản phẩm, nên xem rõ:

• Loại màng/đĩa.
• Vật liệu chế tạo.
• Khả năng chịu áp.
• Nhiệt độ làm việc.
• Linh kiện thay thế.
• Khuyến nghị bảo trì của nhà sản xuất.

Kiểu kết nối

Kiểu kết nối quyết định khả năng lắp đặt van xả tràn PCCC vào hệ thống đường ống hiện có.

Các kiểu kết nối thường gặp gồm:

Kết nối mặt bích

Van xả tràn mặt bích được sử dụng phổ biến trong các hệ thống đường ống PCCC có kết nối flange.

Khi lựa chọn cần kiểm tra:

• Kích thước DN.
• Tiêu chuẩn mặt bích.
• Số lượng và kích thước bu lông.
• Khoảng cách tâm lỗ.
• Áp suất danh định.
• Khả năng tương thích với mặt bích đường ống.

Kết nối rãnh Grooved

Kết nối Grooved sử dụng khớp nối rãnh để liên kết van với đường ống.

Ưu điểm của phương án này là thao tác lắp đặt tương đối thuận tiện và phù hợp với một số hệ thống PCCC sử dụng đường ống rãnh.

Tuy nhiên, cần kiểm tra chính xác kích thước rãnh và loại coupling trước khi lắp đặt.

Các kiểu kết nối khác

Tùy model và nhà sản xuất, Deluge Valve có thể có những cấu hình kết nối khác. Vì vậy, khi đặt mua cần đối chiếu trực tiếp catalogue hoặc datasheet của model thay vì mặc định kiểu kết nối.

Nhiệt độ làm việc

Nhiệt độ làm việc thể hiện khoảng nhiệt độ mà van và các bộ phận liên quan có thể hoạt động theo thông số của nhà sản xuất.

Thông số này đặc biệt cần quan tâm khi van xả tràn được lắp đặt ở:

• Khu vực ngoài trời.
• Nhà xưởng có nhiệt độ cao.
• Khu vực có nhiệt độ thấp.
• Phòng máy.
• Khu vực có điều kiện môi trường đặc biệt.

Không nên lấy nhiệt độ làm việc của một model áp dụng cho tất cả các dòng van. Thông số chính xác phải được kiểm tra trên datasheet của từng sản phẩm.

Môi trường sử dụng

Môi trường lắp đặt có ảnh hưởng trực tiếp đến việc lựa chọn vật liệu và cấu hình van xả tràn Deluge Valve.

Van có thể được sử dụng trong nhiều hệ thống như:

• Hệ thống chữa cháy Deluge.
• Hệ thống Water Spray.
• Nhà máy sản xuất.
• Kho hàng.
• Trạm biến áp.
• Khu vực chứa nhiên liệu.
• Nhà máy hóa chất.
• Các khu vực có nguy cơ cháy lan cao.

Đối với môi trường có độ ẩm cao, hóa chất hoặc nguy cơ ăn mòn, cần lựa chọn vật liệu và lớp bảo vệ phù hợp.

Ngoài ra, cần xem xét điều kiện lắp đặt thực tế như nhiệt độ, độ ẩm, chất lượng nguồn nước, không gian bảo trì và khả năng tiếp cận bộ Trim.

Lưu lượng và tổn thất áp suất

Lưu lượng và tổn thất áp suất là hai thông số có ảnh hưởng trực tiếp đến khả năng cấp nước của hệ thống chữa cháy.

Khi Deluge Valve mở, nước phải đi qua thân van và các bộ phận liên quan trước khi đến mạng đường ống và đầu phun. Quá trình này tạo ra một mức tổn thất áp suất nhất định.

Nếu tổn thất áp suất quá lớn, áp lực và lưu lượng nước tại các đầu phun có thể không đạt yêu cầu thiết kế.

Do đó, khi lựa chọn van xả tràn, không nên chỉ hỏi:

“Van DN100 giá bao nhiêu?”

Mà nên xác định:

DN bao nhiêu + lưu lượng yêu cầu bao nhiêu + áp suất đầu vào bao nhiêu + tổn thất áp suất của van là bao nhiêu?

Đây mới là cơ sở để đánh giá van có phù hợp với hệ thống hay không.

Bảng thông số cần kiểm tra trước khi mua van xả tràn

Thông số	Cần kiểm tra	Ảnh hưởng đến lựa chọn
Kích thước DN	DN50–DN300 tùy model	Tương thích đường ống và lưu lượng
Áp suất làm việc	Theo datasheet	Đảm bảo van chịu được áp suất hệ thống
Vật liệu thân	Gang cầu/vật liệu theo model	Độ bền và khả năng chịu áp
Màng/đĩa van	Loại và vật liệu	Độ kín và khả năng đóng/mở
Kiểu kết nối	Flange/Grooved…	Khả năng lắp đặt
Nhiệt độ	Theo model	Khả năng làm việc trong môi trường thực tế
Lưu lượng	Theo yêu cầu thiết kế	Đảm bảo lượng nước chữa cháy
Tổn thất áp suất	Theo datasheet	Ảnh hưởng áp lực tại đầu phun
Bộ Trim	Hydraulic/Electric/Pneumatic	Quyết định phương thức kích hoạt
Tiêu chuẩn	UL/FM/tiêu chuẩn áp dụng	Đáp ứng yêu cầu của công trình

Cần cung cấp những thông tin gì để chọn đúng van xả tràn?

Nếu chưa biết chính xác nên chọn model nào, khách hàng có thể cung cấp cho nhà cung cấp các thông tin cơ bản sau:

DN đường ống + áp suất làm việc + lưu lượng yêu cầu + kiểu kết nối + phương thức kích hoạt + tiêu chuẩn yêu cầu + số lượng.

Nếu có bản vẽ PCCC, datasheet hoặc yêu cầu kỹ thuật của dự án, việc lựa chọn van xả tràn Deluge Valve sẽ chính xác hơn và hạn chế tình trạng chọn sai kích thước, sai cấu hình Trim hoặc không đáp ứng yêu cầu nghiệm thu.

Đặc biệt, khi so sánh giá van xả tràn giữa các nhà cung cấp, cần yêu cầu báo giá cùng một cấu hình. Một sản phẩm chỉ bao gồm thân van không thể so sánh trực tiếp với một bộ Deluge Valve hoàn chỉnh kèm Trim, Solenoid, Pressure Switch và phụ kiện

Tiêu chuẩn của van xả tràn PCCC

Khi lựa chọn van xả tràn PCCC (Deluge Valve), không nên chỉ quan tâm đến kích thước DN, áp suất làm việc hay thương hiệu. Một hệ thống Deluge hoạt động an toàn còn phụ thuộc vào việc van có đáp ứng đúng tiêu chuẩn kỹ thuật, yêu cầu thử nghiệm, tiêu chuẩn kết nối và hồ sơ chứng nhận hay không.

Trên thị trường hiện nay, van xả tràn có thể được sản xuất theo các tiêu chuẩn quốc tế như ISO, UL, FM hoặc các tiêu chuẩn áp dụng tại Việt Nam như TCVN. Tuy nhiên, cần phân biệt rõ: tiêu chuẩn thiết kế của van, tiêu chuẩn chứng nhận sản phẩm và tiêu chuẩn mặt bích là ba nội dung khác nhau.

Đặc biệt trong năm 2026, người mua van xả tràn PCCC nên kiểm tra kỹ phiên bản tiêu chuẩn được nhà sản xuất áp dụng. ISO đã ban hành ISO 6182-2:2025, trong đó phạm vi đã bao gồm cả Deluge Valve và thay thế các phiên bản trước đây, trong đó có ISO 6182-5:2012.

ISO 6182-2

ISO 6182-2 là tiêu chuẩn quốc tế liên quan đến yêu cầu kỹ thuật, phương pháp thử và ghi nhãn đối với các thiết bị sử dụng trong hệ thống chữa cháy tự động.

Điểm đáng chú ý là từ năm 2025, ISO đã phát hành ISO 6182-2:2025. Phiên bản mới mở rộng phạm vi áp dụng, bao gồm Deluge Valve, Pre-action Valve, Dry Pipe Valve, Check Valve, Wet Alarm Valve cùng một số thiết bị liên quan. ISO cũng xác định ISO 6182-2:2025 là phiên bản mới thay thế các tiêu chuẩn trước đó, bao gồm ISO 6182-5:2012 dành riêng cho Deluge Valve.

Điều này rất đáng lưu ý khi đọc catalogue hoặc hồ sơ kỹ thuật của van xả tràn PCCC. Một số sản phẩm đang lưu hành có thể vẫn ghi ISO 6182-5, trong khi các model hoặc tài liệu cập nhật mới có thể tham chiếu ISO 6182-2:2025.

Lưu ý: Không nên chỉ nhìn thấy dòng “ISO 6182” rồi mặc định sản phẩm đạt tiêu chuẩn. Cần kiểm tra chính xác mã tiêu chuẩn, phiên bản, phạm vi áp dụng và tài liệu chứng minh do nhà sản xuất cung cấp.

TCVN 6305-2

Tại Việt Nam, TCVN 6305-2:2007 là tiêu chuẩn thuộc hệ thống TCVN về hệ thống sprinkler tự động và hoàn toàn tương đương với ISO 6182-2:2005. Theo cơ sở dữ liệu của Viện Tiêu chuẩn Chất lượng Việt Nam, TCVN 6305-2:2007 hiện vẫn được ghi nhận ở trạng thái còn hiệu lực.

Tuy nhiên, cần tránh cách hiểu rằng TCVN 6305-2:2007 là tiêu chuẩn chuyên biệt cho van xả tràn. Nội dung của tiêu chuẩn này chủ yếu quy định yêu cầu và phương pháp thử đối với van báo động kiểu ướt, bình làm trễ và chuông nước.

Trong thực tế, một số catalogue van xả tràn tại Việt Nam vẫn tham chiếu TCVN 6305-2/ISO 6182-2 cùng với các tiêu chuẩn khác. Vì vậy, khi lập hồ sơ kỹ thuật hoặc lựa chọn sản phẩm cho dự án PCCC, nên đối chiếu đúng model van và tiêu chuẩn mà nhà sản xuất công bố, thay vì chỉ dựa vào tên tiêu chuẩn.

FM – tiêu chuẩn và chứng nhận cho hệ thống PCCC

FM Approvals là hệ thống chứng nhận được sử dụng rộng rãi đối với các thiết bị và hệ thống bảo vệ cháy. Với van xả tràn, cần đặc biệt chú ý đến đúng FM Approval Standard áp dụng cho loại van, thay vì chỉ ghi chung chung “FM”.

Đây là điểm mà người mua rất dễ nhầm. FM 1041 là Approval Standard dành cho Alarm Check Valves, không phải tiêu chuẩn chuyên biệt cho Deluge Valve. Các tài liệu kỹ thuật về thiết bị PCCC cũng phân biệt FM 1041 với các tiêu chuẩn khác dành cho van và thiết bị điều khiển nước chữa cháy.

Vì vậy, nếu catalogue van xả tràn ghi FM, người mua nên yêu cầu nhà cung cấp cung cấp FM Approval Certificate và kiểm tra:

• Tên nhà sản xuất;
• Model van;
• Kích thước DN;
• Phạm vi sản phẩm được chứng nhận;
• Tiêu chuẩn/Approval Standard áp dụng;
• Tình trạng và phạm vi chứng nhận.

Không nên đánh đồng “có chữ FM trên catalogue” với “sản phẩm đã được FM Approvals chứng nhận”.

UL

UL (Underwriters Laboratories) là một trong những hệ thống chứng nhận được sử dụng phổ biến đối với thiết bị PCCC tại nhiều thị trường.

Đối với Dry Pipe và Deluge Valve, tiêu chuẩn quan trọng cần biết là ANSI/UL 260 – Dry Pipe and Deluge Valves for Fire Protection Service. Tài liệu của UL cũng xác nhận tiêu chuẩn ANSI/CAN/UL-260 được sử dụng cho Dry Pipe và Dry Deluge Valves trong lĩnh vực bảo vệ cháy.

Khi lựa chọn van xả tràn UL, không nên chỉ nhìn logo UL trên thân van hoặc catalogue. Hồ sơ cần kiểm tra phải thể hiện rõ model sản phẩm và phạm vi chứng nhận, bởi chứng nhận có thể áp dụng cho một dòng sản phẩm, kích thước hoặc cấu hình cụ thể.

Đối với những công trình có yêu cầu cao về tiêu chuẩn PCCC, van xả tràn có UL Listed/UL Certified phù hợp có thể là một trong những tiêu chí quan trọng khi thẩm tra hồ sơ thiết bị.

Tiêu chuẩn mặt bích và kết nối

Bên cạnh tiêu chuẩn của bản thân van, tiêu chuẩn mặt bích cũng cần được kiểm tra trước khi đặt mua.

Một số van xả tràn trên thị trường sử dụng mặt bích theo các hệ tiêu chuẩn như:

• BS 4504;
• DIN 2632/DIN 2633;
• JIS B2220;
• ASME B16.42.

Ví dụ, một dòng Deluge Valve DGVX của Shinyi hiện công bố dải kích thước DN65–DN250, tiêu chuẩn thiết kế gồm ISO 6182-2, TCVN 6305-2 và FM Class 1041; phần kết nối/mặt bích tham chiếu BS 4504/DIN 2632/DIN 2633 với PN10, PN16 và thông số áp suất theo JIS B2220 hoặc ASME B16.42.

Điều này cho thấy tiêu chuẩn mặt bích không nên bị bỏ qua khi lựa chọn van xả tràn. Van có đúng DN nhưng sai tiêu chuẩn mặt bích vẫn có thể gây khó khăn khi lắp đặt hoặc phải sử dụng phương án chuyển đổi không mong muốn.

Trước khi đặt hàng, nên đối chiếu tối thiểu:

DN → tiêu chuẩn mặt bích → cấp áp suất → số lỗ bulông → đường kính vòng bulông → kích thước mặt bích.

Hồ sơ CO, CQ, Catalogue của van xả tràn

Đối với van xả tràn PCCC chính hãng, hồ sơ kỹ thuật quan trọng không chỉ nằm ở bản thân sản phẩm mà còn ở khả năng truy xuất nguồn gốc và chứng minh chất lượng.

Tùy yêu cầu của dự án, nhà cung cấp có thể cần cung cấp các tài liệu như:

Hồ sơ	Mục đích
Catalogue/Datasheet	Kiểm tra model, DN, áp suất, vật liệu và thông số kỹ thuật
CO – Certificate of Origin	Chứng minh nguồn gốc xuất xứ
CQ – Certificate of Quality	Chứng minh chất lượng theo hồ sơ nhà sản xuất
UL Certificate/Listing	Xác nhận phạm vi chứng nhận UL nếu sản phẩm có UL
FM Approval Certificate	Xác nhận chứng nhận FM nếu sản phẩm có FM
Test Report	Tham khảo kết quả thử nghiệm theo tiêu chuẩn áp dụng
Installation & Maintenance Manual	Hướng dẫn lắp đặt, vận hành và bảo dưỡng
Tài liệu kỹ thuật	Phục vụ kiểm tra, thẩm tra hoặc hoàn thiện hồ sơ PCCC

Một điểm quan trọng là CO/CQ không thay thế cho chứng nhận UL/FM. Đây là những loại hồ sơ có mục đích khác nhau.

Ví dụ, CO tập trung vào xuất xứ, CQ tập trung vào chất lượng theo chứng từ của nhà sản xuất, trong khi UL/FM liên quan đến chứng nhận sản phẩm theo hệ thống tiêu chuẩn tương ứng.

Vì vậy, nếu dự án yêu cầu van xả tràn đạt UL hoặc FM, nên yêu cầu đúng chứng chỉ của model cần mua, thay vì chỉ cung cấp CO/CQ.

Kiểm định van xả tràn PCCC

Đây là nội dung đặc biệt cần quan tâm khi lựa chọn van xả tràn PCCC trong năm 2026, nhất là đối với các hệ thống sử dụng van có kích thước lớn.

Ngày 15/06/2026, Bộ Công an đã đăng nội dung trả lời liên quan đến việc kiểm định van xả tràn (Deluge Valve) từ DN250 trở lên. Theo nội dung trả lời, tại thời điểm đó, năng lực kiểm định của các đơn vị được xác nhận đủ điều kiện tại Việt Nam mới đáp ứng đến DN200, chưa đáp ứng thử nghiệm, kiểm định đối với van DN250.

Bộ Công an đồng thời hướng dẫn một số phương án liên quan đến hồ sơ kiểm định trong giai đoạn chuyển tiếp, trong đó có trường hợp sử dụng kết quả thử nghiệm, kiểm định của tổ chức nước ngoài theo quy định; ngoài ra, tổ chức thử nghiệm nước ngoài đáp ứng ISO/IEC 17025 có thể thực hiện thử nghiệm theo điều kiện được nêu trong hướng dẫn.

Do đó, với các dự án sử dụng Deluge Valve DN250 hoặc lớn hơn, doanh nghiệp không nên chỉ quan tâm đến giá bán mà cần kiểm tra trước:

1. Model và kích thước chính xác của van;
2. Tiêu chuẩn thiết kế và thử nghiệm;
3. UL/FM hoặc các chứng nhận khác nếu dự án yêu cầu;
4. Catalogue và tài liệu kỹ thuật của nhà sản xuất;
5. CO, CQ và hồ sơ nguồn gốc;
6. Khả năng đáp ứng yêu cầu kiểm định/lưu thông phương tiện PCCC theo quy định áp dụng tại thời điểm thực hiện dự án.

Đặc biệt, quy định và thủ tục kiểm định PCCC có thể thay đổi theo từng thời kỳ. Vì vậy, với van xả tràn DN250 trở lên, nên kiểm tra yêu cầu pháp lý và hồ sơ hiện hành trước khi nhập khẩu, lắp đặt hoặc nghiệm thu thay vì áp dụng máy móc thông tin từ các dự án cũ.

Kinh nghiệm khi mua van xả tràn PCCC: Đừng chỉ hỏi “van có FM/UL không?”. Hãy yêu cầu nhà cung cấp gửi model cụ thể + catalogue + chứng chỉ tương ứng + CO/CQ + tài liệu kỹ thuật, sau đó đối chiếu với yêu cầu của hệ thống và hồ sơ dự án. Cách kiểm tra này giúp hạn chế tình trạng mua đúng loại van nhưng sai tiêu chuẩn hoặc thiếu hồ sơ khi nghiệm thu.

So sánh van xả tràn với các loại van PCCC khác

Trong hệ thống phòng cháy chữa cháy, mỗi loại van đảm nhiệm một chức năng khác nhau. Van xả tràn (Deluge Valve) có nhiệm vụ kiểm soát dòng nước cấp vào hệ thống Deluge và cho phép nước đi vào đường ống khi nhận được tín hiệu kích hoạt phù hợp. Trong khi đó, van báo động, van bướm, van cổng và van một chiều chủ yếu đảm nhận các chức năng đóng/mở, cô lập, chống dòng chảy ngược hoặc cảnh báo dòng nước.

Do đó, không nên lựa chọn van chỉ dựa trên kích thước DN hoặc áp suất làm việc. Cần xác định chức năng của van trong toàn bộ hệ thống PCCC trước khi lựa chọn.

Van xả tràn và van báo động

Van xả tràn và van báo động đều có thể xuất hiện trong hệ thống chữa cháy bằng nước nhưng nguyên lý hoạt động và mục đích sử dụng khác nhau.

Van xả tràn thường được sử dụng cho hệ thống Deluge, trong đó phía sau van thường là đường ống khô và các đầu phun hở. Khi hệ thống phát hiện cháy và gửi tín hiệu kích hoạt, van mở để đưa nước vào toàn bộ mạng đường ống.

Trong khi đó, van báo động (Alarm Check Valve) thường được sử dụng trong hệ thống sprinkler ướt. Đường ống phía sau van đã chứa nước và khi một hoặc nhiều đầu sprinkler tác động do nhiệt, dòng nước chảy qua van sẽ kích hoạt cơ cấu báo động.

Tiêu chí	Van xả tràn	Van báo động
Tên tiếng Anh	Deluge Valve	Alarm Check Valve
Hệ thống điển hình	Deluge	Wet Pipe
Trạng thái bình thường	Đóng	Đóng, giữ nước trong hệ thống
Đầu phun	Thường là đầu phun hở	Sprinkler kín
Cách kích hoạt	Tín hiệu từ hệ thống phát hiện cháy/Trim	Dòng nước do sprinkler hoạt động
Phạm vi cấp nước	Có thể đồng loạt	Theo từng sprinkler hoạt động
Ứng dụng	Khu vực nguy cơ cháy cao	Công trình thông thường

Tóm lại: nếu hệ thống yêu cầu phun nước đồng loạt khi phát hiện cháy, van xả tràn là lựa chọn phù hợp. Nếu sử dụng hệ thống sprinkler ướt với đầu phun kín, van báo động thường là thiết bị phù hợp hơn.

Van xả tràn và van bướm

Hai loại van này có chức năng hoàn toàn khác nhau nên không thể thay thế trực tiếp cho nhau.

Van bướm PCCC thường được sử dụng làm van đóng/mở hoặc van cô lập trên đường ống. Đĩa van xoay quanh trục để điều khiển dòng chảy và nhiều model có thể kết hợp công tắc giám sát để theo dõi trạng thái đóng/mở.

Trong khi đó, van xả tràn là một cụm van điều khiển chuyên dụng. Van có buồng điều khiển và hệ thống Trim để duy trì trạng thái đóng hoặc kích hoạt mở van khi nhận được tín hiệu phù hợp.

Tiêu chí	Van xả tràn	Van bướm PCCC
Chức năng chính	Điều khiển nước vào hệ Deluge	Đóng/mở, cô lập đường ống
Cơ cấu	Van điều khiển bằng áp lực + Trim	Đĩa van xoay
Kích hoạt tự động	Có, tùy cấu hình	Thông thường không phải chức năng chính
Dùng làm van cô lập	Không phải mục đích chính	Rất phổ biến
Có Trim điều khiển	Có	Không theo cấu hình thông thường
Ứng dụng	Hệ Deluge, khu vực nguy cơ cao	Đường ống PCCC

Lưu ý: một hệ thống Deluge hoàn chỉnh vẫn có thể sử dụng cả van xả tràn và van bướm. Van xả tràn đảm nhiệm việc điều khiển dòng nước vào hệ thống, còn van bướm có thể được bố trí ở vị trí thích hợp để cô lập hoặc bảo trì đường ống.

Van xả tràn và van cổng

Van cổng (Gate Valve) chủ yếu được sử dụng để đóng hoặc mở dòng chảy trên đường ống. Khi mở hoàn toàn, cửa van được nâng lên khỏi dòng chảy, giúp giảm cản trở dòng nước.

Ngược lại, van xả tràn không đơn thuần là một van đóng/mở bằng tay. Đây là van điều khiển tự động dành cho hệ thống PCCC chuyên dụng, có thể kết hợp với hệ thống phát hiện cháy, solenoid valve, thiết bị kích hoạt thủy lực hoặc khí nén.

Tiêu chí	Van xả tràn	Van cổng
Chức năng	Điều khiển cấp nước cho hệ Deluge	Đóng/mở, cô lập đường ống
Điều khiển tự động	Có tùy cấu hình	Thông thường không
Cơ cấu điều khiển	Trim/áp lực điều khiển	Tay quay hoặc bộ truyền động
Dùng trong hệ Deluge	Là thiết bị chính	Có thể dùng làm van cô lập
Phun nước đồng loạt	Có khả năng	Không
Thay thế cho nhau	Không	Không

Vì vậy, không nên dùng van cổng để thay thế van xả tràn trong một hệ thống Deluge. Hai thiết bị có vai trò khác nhau ngay từ thiết kế hệ thống.

Van xả tràn và van một chiều

Van một chiều (Check Valve) có nhiệm vụ cho phép nước chảy theo một hướng và hạn chế dòng chảy ngược.

Đây là thiết bị bảo vệ dòng chảy, không phải thiết bị kích hoạt hệ thống chữa cháy như van xả tràn.

Trong một hệ thống PCCC, van một chiều có thể được bố trí tại nhiều vị trí tùy thiết kế để hạn chế hiện tượng nước chảy ngược hoặc bảo vệ các thiết bị phía trước. Van xả tràn lại đảm nhiệm nhiệm vụ kiểm soát việc đưa nước vào mạng đường ống Deluge khi có tín hiệu kích hoạt.

Tiêu chí	Van xả tràn	Van một chiều
Chức năng	Điều khiển dòng nước vào hệ Deluge	Ngăn dòng chảy ngược
Kích hoạt bởi báo cháy	Có thể	Không
Điều khiển dòng chảy	Có	Theo hướng dòng chảy
Cơ cấu Trim	Có	Không theo cấu hình thông thường
Ứng dụng	Hệ Deluge	Nhiều vị trí trong hệ PCCC

Điểm cần nhớ: van một chiều không phải phiên bản đơn giản của van xả tràn. Hai loại van được thiết kế cho hai chức năng hoàn toàn khác nhau.

Van xả tràn và hệ thống Pre-action

Đây là hai hệ thống dễ bị nhầm lẫn vì đều có thể sử dụng đường ống không chứa nước trong trạng thái bình thường và đều cần tín hiệu điều khiển trước khi nước được cấp vào hệ thống.

Tuy nhiên, cấu hình đầu phun và logic kích hoạt của hai hệ thống khác nhau.

Với hệ thống Deluge, các đầu phun thường là đầu phun hở. Khi van xả tràn được kích hoạt, nước được đưa vào đường ống và có thể thoát ra đồng thời qua toàn bộ các đầu phun hở trong vùng bảo vệ.

Với Pre-action, hệ thống thường sử dụng sprinkler kín. Tùy loại hệ Pre-action và thiết kế, việc cấp nước vào đường ống có thể phụ thuộc vào tín hiệu hệ thống phát hiện cháy, trạng thái sprinkler hoặc sự kết hợp của nhiều điều kiện.

Tiêu chí	Deluge	Pre-action
Đầu phun	Hở	Sprinkler kín
Trạng thái đường ống	Thường không chứa nước	Thường chứa khí/không khí
Kích hoạt	Hệ thống phát hiện cháy/Trim	Báo cháy và điều kiện thiết kế
Phạm vi phun	Đồng loạt qua đầu phun hở	Theo sprinkler hoạt động
Kiểm soát nước	Van xả tràn	Pre-action valve
Ứng dụng	Nguy cơ cháy lan nhanh	Khu vực nhạy cảm với nước

Deluge phù hợp khi cần đưa lượng nước lớn vào vùng bảo vệ trong thời gian ngắn. Pre-action thường phù hợp hơn với những khu vực cần hạn chế khả năng nước đi vào đường ống khi chưa xác nhận điều kiện cháy theo logic của hệ thống.

Van xả tràn và hệ thống Wet Pipe

Wet Pipe là hệ thống sprinkler phổ biến, trong đó đường ống phía sau van luôn được duy trì chứa nước dưới áp lực.

Khi nhiệt độ tại một sprinkler tăng đến ngưỡng tác động, sprinkler đó mở và nước được phun tại vị trí tương ứng. Các sprinkler khác không bị tác động sẽ tiếp tục ở trạng thái đóng.

Điểm này hoàn toàn khác với Deluge, nơi các đầu phun hở có thể cùng phun nước sau khi van xả tràn được kích hoạt.

Tiêu chí	Deluge	Wet Pipe
Đầu phun	Hở	Sprinkler kín
Đường ống	Thường khô	Có nước
Kích hoạt	Tín hiệu hệ thống phát hiện cháy	Sprinkler tác động do nhiệt
Phạm vi phun	Đồng loạt trong vùng thiết kế	Từng sprinkler hoạt động
Tốc độ cấp nước	Rất nhanh sau khi van mở	Phụ thuộc sprinkler tác động
Ứng dụng	Khu vực nguy cơ cháy cao	Công trình thông thường
Thiết bị kiểm soát chính	Deluge Valve	Alarm Check Valve

Bảng tổng hợp Deluge, Wet Pipe và Pre-action

Để dễ hình dung sự khác nhau giữa ba hệ thống sprinkler bằng nước phổ biến, có thể tham khảo bảng dưới đây:

Tiêu chí	Deluge	Wet Pipe	Pre-action
Đầu phun	Hở	Sprinkler kín	Sprinkler kín
Đường ống	Thường khô	Có nước	Thường chứa khí/không khí trước khi kích hoạt
Thiết bị chính	Deluge Valve	Alarm Check Valve	Pre-action Valve
Kích hoạt	Báo cháy/hệ thống điều khiển	Sprinkler tác động	Báo cháy + điều kiện theo cấu hình hệ
Phạm vi phun	Đồng loạt trong vùng bảo vệ	Từng sprinkler tác động	Tùy loại và thiết kế hệ thống
Khả năng cấp nước nhanh	Rất cao	Cao	Có độ trễ điều khiển nhất định
Nguy cơ xả nước ngoài ý muốn	Phụ thuộc hệ thống kích hoạt	Thấp khi sprinkler chưa tác động	Được kiểm soát bằng logic kích hoạt
Ứng dụng	Khu vực nguy cơ cháy lan nhanh	Công trình thông thường	Khu vực nhạy cảm với nước
Ví dụ	Bồn chứa, kho nguy hiểm, khu vực công nghệ	Văn phòng, nhà kho, công trình thương mại	Phòng máy, trung tâm dữ liệu, khu vực cần hạn chế rủi ro nước

Lưu ý: “Deluge”, “Wet Pipe” và “Pre-action” là tên của cấu hình hệ thống, không phải tên của ba loại van giống nhau. Van xả tràn là thiết bị điều khiển đặc trưng của hệ Deluge; hệ Wet Pipe thường sử dụng van báo động, còn Pre-action sử dụng Pre-action Valve theo cấu hình thiết kế.

Nên chọn van xả tràn hay loại van PCCC khác?

Việc lựa chọn nên bắt đầu từ yêu cầu bảo vệ của công trình, không phải từ việc van nào có giá rẻ hơn.

• Chọn van xả tràn: khi cần bảo vệ khu vực có nguy cơ cháy lan nhanh và yêu cầu phun nước đồng loạt qua các đầu phun hở.
• Chọn van báo động: khi sử dụng hệ thống Wet Pipe với sprinkler kín.
• Chọn van bướm: khi cần đóng/mở hoặc cô lập một đoạn đường ống PCCC.
• Chọn van cổng: khi cần một giải pháp đóng/mở đường ống với tổn thất dòng chảy thấp khi mở hoàn toàn.
• Chọn van một chiều: khi cần kiểm soát và ngăn dòng nước chảy ngược.
• Chọn hệ Pre-action: khi khu vực bảo vệ nhạy cảm với nước và cần cơ chế kiểm soát việc đưa nước vào đường ống trước khi phun.

Quan trọng nhất, các loại van này không phải lúc nào cũng loại trừ lẫn nhau. Một hệ thống PCCC hoàn chỉnh có thể đồng thời sử dụng van xả tràn, van bướm, van cổng, van một chiều và nhiều thiết bị điều khiển khác. Mỗi thiết bị đảm nhiệm một vị trí và chức năng riêng trong hệ thống.

Cách lựa chọn van xả tràn phù hợp

Lựa chọn đúng van xả tràn PCCC (Deluge Valve) không chỉ là chọn một sản phẩm có cùng kích thước đường ống. Van phải phù hợp với loại hệ thống chữa cháy, lưu lượng thiết kế, áp suất làm việc, kích thước DN, phương thức kích hoạt, tiêu chuẩn chứng nhận và bộ Trim đi kèm.

Một van có DN phù hợp nhưng sai áp suất, sai kiểu kết nối hoặc không tương thích với hệ thống điều khiển vẫn có thể gây khó khăn khi lắp đặt, vận hành và nghiệm thu.

Để lựa chọn van xả tràn chính hãng và phù hợp với hệ thống PCCC, có thể thực hiện theo 10 bước sau:

Bước 1 – Xác định loại hệ thống PCCC

Trước tiên cần xác định van xả tràn sẽ được sử dụng trong hệ thống Deluge hay một cấu hình PCCC khác.

Van xả tràn được thiết kế để kiểm soát dòng nước cấp vào hệ thống Deluge. Hệ thống này thường sử dụng đầu phun hở (Open Nozzle) và đường ống ở trạng thái bình thường không chứa nước.

Khi hệ thống phát hiện cháy gửi tín hiệu kích hoạt, van xả tràn mở và đưa nước vào đường ống để cấp cho các đầu phun trong khu vực bảo vệ.

Do đó, trước khi hỏi giá van, cần xác định:

• Hệ thống có phải Deluge System hay không;
• Đầu phun sử dụng là loại hở hay kín;
• Hệ thống kích hoạt bằng điện, thủy lực hay khí nén;
• Van được sử dụng cho vùng bảo vệ nào;
• Yêu cầu phun nước đồng loạt hay phun theo từng đầu sprinkler.

Không nên chọn van xả tràn chỉ vì thấy hệ thống có đường ống PCCC. Trước hết phải xác định đúng loại hệ thống.

Bước 2 – Xác định kích thước DN

DN (Nominal Diameter) là một trong những thông số quan trọng nhất khi lựa chọn van xả tràn.

Các model trên thị trường có thể có nhiều kích thước khác nhau, chẳng hạn DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 hoặc lớn hơn tùy nhà sản xuất.

Tuy nhiên, DN của van không nên lựa chọn theo cảm tính hoặc chỉ dựa trên kích thước ống gần nhất.

Cần đối chiếu:

• Kích thước đường ống;
• Lưu lượng thiết kế;
• Tổn thất áp suất;
• Kích thước kết nối của van;
• Bản vẽ thiết kế hệ thống;
• Yêu cầu của đơn vị tư vấn PCCC.

Ví dụ, nếu thiết kế yêu cầu van DN150 thì không nên tự ý thay bằng DN100 chỉ vì giá thấp hơn. Ngược lại, chọn van quá lớn cũng không đồng nghĩa với việc hệ thống sẽ hoạt động tốt hơn.

Nguyên tắc: DN của van xả tràn phải được lựa chọn dựa trên thiết kế thủy lực và cấu hình đường ống, không chỉ dựa vào giá bán hoặc kích thước ống.

Bước 3 – Xác định áp suất làm việc

Sau DN, cần xác định áp suất làm việc của van xả tràn.

Một số sản phẩm được thiết kế cho các cấp áp suất như PN10, PN16 hoặc các mức áp suất làm việc khác tùy model.

Khi kiểm tra thông số, cần phân biệt:

• Áp suất danh nghĩa;
• Áp suất làm việc tối đa;
• Áp suất thử;
• Áp suất tối thiểu để van hoạt động;
• Áp suất thực tế của hệ thống.

Không nên chỉ nhìn thông số PN16 rồi kết luận van phù hợp với mọi hệ thống 16 bar. Cần xem đầy đủ datasheet của đúng model vì áp suất cho phép còn phụ thuộc vào thiết kế và cấu hình sản phẩm.

Đặc biệt với hệ thống PCCC áp suất cao, cần đối chiếu áp suất tại vị trí lắp van với giới hạn làm việc của nhà sản xuất.

Bước 4 – Xác định lưu lượng yêu cầu

Lưu lượng nước quyết định rất lớn đến khả năng lựa chọn kích thước và model van.

Trong hệ thống Deluge, lưu lượng không chỉ phụ thuộc vào bản thân van mà còn liên quan đến:

• Số lượng đầu phun;
• Kích thước đầu phun;
• K-factor;
• Áp suất tại đầu phun;
• Diện tích bảo vệ;
• Chiều dài và đường kính đường ống;
• Tổn thất áp suất trên đường ống;
• Lưu lượng nguồn cấp nước.

Vì vậy, không nên áp dụng cách tính đơn giản kiểu “ống DN150 thì cứ chọn van DN150” cho mọi công trình.

Khi lựa chọn van xả tràn, cần kiểm tra đường cong lưu lượng/tổn thất áp suất (Flow/Pressure Loss) hoặc thông số kỹ thuật do nhà sản xuất cung cấp để đảm bảo van đáp ứng lưu lượng thiết kế.

Đây là một trong những bước quan trọng nhất khi lựa chọn Deluge Valve cho hệ thống PCCC.

Bước 5 – Chọn kiểu kết nối

Tiếp theo cần xác định kiểu kết nối của van xả tràn với hệ thống đường ống.

Các sản phẩm trên thị trường có thể sử dụng kết nối mặt bích hoặc các kiểu kết nối khác tùy thiết kế và model.

Nếu sử dụng van mặt bích, cần kiểm tra đồng bộ:

• DN;
• Tiêu chuẩn mặt bích;
• PN/cấp áp suất;
• Số lượng và kích thước lỗ bulông;
• Đường kính vòng bulông;
• Kích thước mặt bích;
• Chiều dài van.

Một số tiêu chuẩn mặt bích thường gặp gồm BS, DIN, JIS hoặc ASME.

Sai tiêu chuẩn mặt bích có thể khiến van đúng DN nhưng không thể lắp trực tiếp vào hệ thống.

Do đó, trước khi đặt hàng cần gửi cho nhà cung cấp bản vẽ hoặc thông số mặt bích của đường ống nếu chưa xác định rõ tiêu chuẩn kết nối.

Bước 6 – Chọn loại điều khiển

Đây là bước đặc biệt quan trọng đối với van xả tràn Deluge vì phương thức điều khiển quyết định cách van được kích hoạt khi xảy ra cháy.

Tùy cấu hình, van có thể được điều khiển bằng:

• Thủy lực: sử dụng áp lực nước và hệ thống Trim để kích hoạt van;
• Điện: sử dụng tín hiệu từ hệ thống báo cháy thông qua solenoid valve;
• Khí nén: sử dụng áp lực khí làm tín hiệu điều khiển;
• Kết hợp: kết hợp nhiều phương thức kích hoạt để đáp ứng yêu cầu của hệ thống.

Khi lựa chọn cần xem xét hệ thống báo cháy hiện có và phương án điều khiển trong bản vẽ PCCC.

Ví dụ, nếu thiết kế yêu cầu van được kích hoạt bằng solenoid valve, không nên mua một cấu hình chỉ dành cho kích hoạt thủy lực mà chưa có phương án chuyển đổi phù hợp.

Bước 7 – Kiểm tra tiêu chuẩn UL/FM

Nếu dự án yêu cầu van xả tràn UL/FM, cần kiểm tra trực tiếp chứng nhận của sản phẩm thay vì chỉ dựa vào logo trên catalogue.

Thông tin cần đối chiếu gồm:

• Tên nhà sản xuất;
• Model van;
• Kích thước DN;
• Phạm vi sản phẩm được chứng nhận;
• Tiêu chuẩn/Approval Standard;
• Cấu hình được chứng nhận;
• Tình trạng chứng nhận.

Đặc biệt, cần phân biệt UL và FM là chứng nhận/approval của sản phẩm theo phạm vi cụ thể, không phải cứ một sản phẩm có dòng chữ “UL/FM” trong quảng cáo là toàn bộ cấu hình đều được chứng nhận.

Nếu dự án yêu cầu chứng nhận bắt buộc, nên yêu cầu nhà cung cấp gửi certificate hoặc tài liệu xác nhận để đối chiếu trước khi đặt hàng.

Bước 8 – Kiểm tra bộ Trim

Một trong những lỗi phổ biến khi mua van xả tràn PCCC là chỉ hỏi giá thân van mà không kiểm tra Trim.

Trong thực tế, một bộ Deluge Valve hoàn chỉnh có thể bao gồm thân van cùng nhiều thiết bị điều khiển và phụ kiện như:

• Solenoid Valve;
• Alarm Test Valve;
• Main Drain Valve;
• Strainer;
• Check Valve;
• Pressure Gauge;
• Pressure Switch;
• Supervisory Switch;
• Manual Emergency Release;
• Quick Opening Device;
• Các van bi/van cầu điều khiển;
• Ống và phụ kiện Trim.

Tuy nhiên, không phải mọi model đều có cấu hình Trim giống nhau.

Vì vậy, khi yêu cầu báo giá nên ghi rõ:

Van xả tràn + Trim đầy đủ theo cấu hình nào?

Ví dụ:

Deluge Valve DN150 + Electric Release Trim + Solenoid Valve + Pressure Switch + Alarm Trim

sẽ rõ ràng hơn nhiều so với việc chỉ ghi:

“Báo giá van xả tràn DN150”.

Điều này giúp tránh tình trạng giá ban đầu rất thấp nhưng sau đó phát sinh thêm chi phí cho Trim và phụ kiện điều khiển.

Bước 9 – Kiểm tra CO/CQ và hồ sơ kỹ thuật

Với thiết bị PCCC, hồ sơ đi kèm có thể quan trọng không kém sản phẩm.

Trước khi mua, nên xác định dự án yêu cầu những tài liệu nào, chẳng hạn:

• Catalogue/Datasheet;
• CO – Certificate of Origin;
• CQ – Certificate of Quality;
• UL Certificate nếu có;
• FM Approval nếu có;
• Test Report;
• Installation & Maintenance Manual;
• Bản vẽ kỹ thuật;
• Tài liệu vật liệu và thông số sản phẩm theo yêu cầu dự án.

Đối với công trình cần nghiệm thu hoặc thẩm tra hồ sơ, nên xác định yêu cầu tài liệu ngay từ giai đoạn báo giá, thay vì đợi đến khi hàng đã về mới kiểm tra.

Đặc biệt, CO/CQ không đồng nghĩa với UL/FM. Mỗi loại hồ sơ có mục đích chứng minh khác nhau và cần được kiểm tra theo yêu cầu cụ thể của dự án.

Bước 10 – Đối chiếu với thiết kế PCCC

Đây là bước cuối cùng nhưng quan trọng nhất.

Ngay cả khi van đã đúng DN, đúng áp suất, đúng vật liệu và có UL/FM, vẫn cần đối chiếu với thiết kế hệ thống PCCC trước khi đặt hàng.

Nên kiểm tra tối thiểu:

Nội dung cần đối chiếu	Yêu cầu
Loại hệ thống	Deluge/Pre-action/Wet Pipe…
Kích thước van	DN theo thiết kế
Áp suất	Phù hợp áp suất hệ thống
Lưu lượng	Đáp ứng lưu lượng tính toán
Kết nối	Đúng tiêu chuẩn mặt bích/kết nối
Điều khiển	Điện/thủy lực/khí nén
Bộ Trim	Đúng cấu hình thiết kế
UL/FM	Theo yêu cầu dự án
Hồ sơ	CO/CQ/Catalogue/Certificate…
Vị trí lắp đặt	Đúng bản vẽ PCCC
Thiết bị đi kèm	Đầy đủ theo thiết kế

Checklist nhanh trước khi mua van xả tràn

Nếu muốn gửi yêu cầu báo giá nhanh cho nhà cung cấp, chỉ cần chuẩn bị các thông tin sau:

Loại van: Deluge Valve
Kích thước: DN…
Áp suất: PN… / … bar
Kết nối: Flanged/Grooved…
Điều khiển: Điện/Thủy lực/Khí nén
Trim: Standard/UL/FM/Full Trim
Thương hiệu: …
Tiêu chuẩn: …
Chứng nhận: UL/FM nếu yêu cầu
Hồ sơ: CO/CQ/Catalogue/Test Report…
Số lượng: … bộ

Cung cấp đầy đủ những thông tin trên giúp nhà cung cấp báo đúng cấu hình ngay từ đầu, hạn chế phải điều chỉnh lại báo giá hoặc phát sinh phụ kiện sau khi đặt hàng.

Kết luận: Một van xả tràn PCCC phù hợp không phải là van có giá rẻ nhất hoặc DN lớn nhất, mà là sản phẩm đáp ứng đồng thời thiết kế hệ thống, lưu lượng, áp suất, phương thức kích hoạt, tiêu chuẩn kỹ thuật, bộ Trim và yêu cầu hồ sơ của công trình.

Van xả tràn chính hãng gồm những giấy tờ gì?

Khi mua van xả tràn chính hãng, khách hàng không nên chỉ kiểm tra sản phẩm thực tế mà cần kiểm tra cả nguồn gốc và hồ sơ kỹ thuật đi kèm.

Tùy từng công trình, chủ đầu tư, đơn vị tư vấn hoặc yêu cầu nghiệm thu PCCC, bộ hồ sơ có thể khác nhau. Một bộ hồ sơ thường được quan tâm gồm CO, CQ, Catalogue, Datasheet, chứng nhận UL/FM, hồ sơ kiểm định, hóa đơn VAT và tài liệu bảo hành.

CO là gì?

CO (Certificate of Origin) là giấy chứng nhận xuất xứ hàng hóa.

CO được sử dụng để xác định hàng hóa có xuất xứ từ quốc gia hoặc vùng lãnh thổ nào theo nội dung chứng từ.

Đối với van xả tràn nhập khẩu, CO giúp khách hàng có thêm cơ sở để kiểm tra nguồn gốc lô hàng và hoàn thiện hồ sơ theo yêu cầu của dự án.

Tuy nhiên, cần nhớ rằng:

CO chứng minh xuất xứ, không phải chứng nhận chất lượng hoặc chứng nhận UL/FM.

CQ là gì?

CQ (Certificate of Quality) là chứng nhận chất lượng được cung cấp theo hồ sơ của nhà sản xuất hoặc đơn vị có thẩm quyền theo từng trường hợp.

CQ thường được sử dụng để chứng minh sản phẩm thuộc lô hàng và đáp ứng các yêu cầu chất lượng được công bố trong hồ sơ.

Khi nhận CQ, nên đối chiếu:

• Tên sản phẩm;
• Model;
• Kích thước;
• Số lượng;
• Nhà sản xuất;
• Số lô hoặc thông tin truy xuất nếu có;
• Ngày phát hành;
• Nội dung chứng nhận.

CO và CQ thường được yêu cầu cùng nhau, nhưng hai loại giấy tờ này có mục đích khác nhau.

Catalogue

Catalogue van xả tràn là tài liệu quan trọng giúp khách hàng kiểm tra tổng quan sản phẩm.

Catalogue có thể cung cấp các thông tin như:

• Model;
• Kích thước DN;
• Vật liệu;
• Áp suất;
• Kết nối;
• Kích thước lắp đặt;
• Cấu tạo;
• Phụ kiện;
• Phương thức điều khiển;
• Tiêu chuẩn áp dụng.

Trước khi đặt hàng, nên đối chiếu model trên báo giá với model trong catalogue để tránh nhầm giữa các phiên bản hoặc cấu hình khác nhau.

Datasheet

Nếu catalogue cung cấp thông tin tổng quan thì Datasheet thường được sử dụng để kiểm tra sâu hơn các thông số kỹ thuật của đúng model.

Đối với Deluge Valve, nên kiểm tra tối thiểu:

• DN;
• Áp suất làm việc;
• Nhiệt độ làm việc;
• Vật liệu;
• Kiểu kết nối;
• Lưu lượng/tổn thất áp suất;
• Kích thước;
• Trọng lượng;
• Phương thức kích hoạt;
• Bộ Trim;
• Tiêu chuẩn và chứng nhận.

Đây là tài liệu đặc biệt hữu ích khi kỹ sư cần đối chiếu van với bản vẽ và thiết kế PCCC.

Chứng nhận UL/FM

Nếu dự án yêu cầu van xả tràn UL/FM, cần yêu cầu nhà cung cấp cung cấp tài liệu chứng minh chứng nhận tương ứng.

Không nên chỉ dựa vào:

• Logo UL/FM trên thân van;
• Hình ảnh catalogue;
• Nội dung quảng cáo;
• Cam kết miệng của người bán.

Cần kiểm tra đúng nhà sản xuất, đúng model, đúng kích thước và đúng phạm vi chứng nhận.

Đặc biệt, UL và FM không thay thế cho CO/CQ. Đây là những nhóm tài liệu có mục đích khác nhau.

Hồ sơ kiểm định

Đối với một số công trình, hồ sơ kiểm định van xả tràn PCCC có thể là yêu cầu quan trọng trong quá trình hoàn thiện hồ sơ thiết bị.

Yêu cầu cụ thể phụ thuộc vào loại thiết bị, kích thước, công trình và quy định áp dụng tại thời điểm thực hiện.

Đặc biệt với van xả tràn kích thước lớn, cần kiểm tra yêu cầu kiểm định trước khi mua hàng và trước khi đưa thiết bị vào dự án. Điều này giúp tránh tình trạng sản phẩm đáp ứng thông số kỹ thuật nhưng hồ sơ lại không phù hợp với yêu cầu nghiệm thu.

Hóa đơn VAT

Hóa đơn VAT là chứng từ quan trọng đối với doanh nghiệp khi mua thiết bị PCCC.

Khi mua van xả tràn, nên kiểm tra thông tin trên hóa đơn:

• Tên đơn vị bán;
• Mã số thuế;
• Tên hàng hóa;
• Model nếu cần;
• Số lượng;
• Đơn giá;
• Thuế suất;
• Tổng giá trị.

Việc mua hàng có hóa đơn đầy đủ cũng giúp doanh nghiệp thuận tiện hơn trong hạch toán, thanh toán và quản lý hồ sơ dự án.

Chính sách bảo hành

Ngoài hồ sơ kỹ thuật, cần hỏi rõ chính sách bảo hành van xả tràn trước khi đặt hàng.

Nên xác nhận:

• Thời gian bảo hành;
• Điều kiện bảo hành;
• Phạm vi linh kiện được bảo hành;
• Chính sách đổi mới/sửa chữa;
• Thời gian xử lý;
• Khả năng cung cấp phụ tùng thay thế;
• Hỗ trợ kỹ thuật khi lắp đặt và vận hành.

Đối với thiết bị PCCC, khả năng hỗ trợ kỹ thuật và cung cấp phụ kiện/linh kiện thay thế có giá trị lâu dài hơn việc chỉ so sánh giá mua ban đầu.

Bộ hồ sơ nên yêu cầu khi mua van xả tràn

Để tránh thiếu giấy tờ, khách hàng có thể sử dụng checklist sau:

Catalogue → Datasheet → CO → CQ → UL/FM Certificate nếu có → Test Report nếu yêu cầu → Tài liệu lắp đặt/bảo trì → Hồ sơ kiểm định theo yêu cầu → Hóa đơn VAT → Phiếu bảo hành.

Tuy nhiên, không phải dự án nào cũng yêu cầu toàn bộ các tài liệu trên. Hồ sơ cần chuẩn bị phải căn cứ vào yêu cầu cụ thể của công trình và đơn vị nghiệm thu.

Mẹo khi đặt hàng: Hãy yêu cầu nhà cung cấp xác nhận danh sách hồ sơ có thể cung cấp ngay từ lúc báo giá. Đây là cách đơn giản để hạn chế phát sinh khi hàng đã giao đến công trình.

Mua van xả tràn ở đâu uy tín?

Khi tìm mua van xả tràn PCCC, khách hàng không nên chỉ so sánh giá giữa các nhà cung cấp. Đây là thiết bị đóng vai trò quan trọng trong hệ thống chữa cháy Deluge, vì vậy cần lựa chọn đơn vị có khả năng cung cấp đúng model, đúng cấu hình, đầy đủ hồ sơ và hỗ trợ kỹ thuật.

Vật Tư Đông Nam Tây cung cấp các thiết bị van và phụ kiện phục vụ hệ thống PCCC, hỗ trợ khách hàng lựa chọn van xả tràn theo DN, áp suất, tiêu chuẩn, phương thức điều khiển và cấu hình Trim.

Tư vấn chọn đúng van theo hệ thống

Không phải công trình nào cũng sử dụng cùng một loại Deluge Valve.

Dựa trên thông tin từ khách hàng hoặc bản vẽ thiết kế, bộ phận tư vấn có thể hỗ trợ kiểm tra:

• Loại hệ thống PCCC;
• Kích thước DN;
• Áp suất làm việc;
• Lưu lượng yêu cầu;
• Kiểu kết nối;
• Phương thức điều khiển;
• Cấu hình Trim;
• Yêu cầu UL/FM;
• Hồ sơ CO/CQ;
• Các phụ kiện đi kèm.

Điều này giúp hạn chế tình trạng chọn sai DN, thiếu Trim hoặc mua van không phù hợp với thiết kế.

Cung cấp sản phẩm theo đúng cấu hình

Khi báo giá van xả tràn, cần xác định rõ sản phẩm được báo là:

Thân van hay bộ van hoàn chỉnh kèm Trim.

Vật Tư Đông Nam Tây có thể tư vấn cấu hình theo nhu cầu thực tế của công trình, giúp khách hàng xác định rõ các thành phần trong báo giá trước khi đặt hàng.

Hỗ trợ hồ sơ CO/CQ và tài liệu kỹ thuật

Đối với các dự án PCCC, hồ sơ thiết bị thường cần được chuẩn bị đầy đủ.

Tùy từng sản phẩm và yêu cầu dự án, khách hàng có thể trao đổi trước về các tài liệu như:

• Catalogue;
• Datasheet;
• CO;
• CQ;
• Chứng nhận UL/FM nếu sản phẩm có chứng nhận;
• Test Report;
• Tài liệu lắp đặt và bảo trì;
• Hóa đơn VAT;
• Hồ sơ khác theo yêu cầu dự án.

Việc xác nhận hồ sơ trước khi đặt hàng giúp giảm rủi ro thiếu tài liệu trong quá trình nghiệm thu.

Kho hàng và giao hàng

Khi mua van PCCC, khách hàng nên kiểm tra trước tình trạng hàng sẵn kho hoặc thời gian đặt hàng.

Với những dự án có tiến độ gấp, việc xác nhận tồn kho giúp chủ động kế hoạch:

Đặt hàng → chuẩn bị hàng → giao đến công trình → lắp đặt → kiểm tra → nghiệm thu.

Phạm vi giao hàng và thời gian giao thực tế sẽ phụ thuộc vào model, kích thước, số lượng, tình trạng kho và địa điểm nhận hàng.

Chính sách đổi trả và bảo hành

Trước khi mua, khách hàng nên xác nhận rõ:

• Điều kiện đổi trả;
• Chính sách bảo hành;
• Thời gian bảo hành;
• Điều kiện áp dụng bảo hành;
• Chính sách đối với sản phẩm lỗi kỹ thuật;
• Hỗ trợ phụ kiện và linh kiện thay thế.

Đối với van xả tràn PCCC, chính sách sau bán hàng rất quan trọng vì thiết bị cần được duy trì trong trạng thái sẵn sàng hoạt động trong thời gian dài.

Hỗ trợ dự án và báo giá van xả tràn

Nếu đang triển khai dự án PCCC, khách hàng có thể cung cấp các thông tin cơ bản:

Tên công trình + loại hệ thống + DN + áp suất + số lượng + thương hiệu yêu cầu + tiêu chuẩn/chứng nhận + hồ sơ cần cung cấp.

Đối với trường hợp chưa xác định được model, có thể gửi bản vẽ, BOQ hoặc thông số kỹ thuật để được tư vấn lựa chọn cấu hình phù hợp.

Vì sao nên mua van xả tràn tại Vật Tư Đông Nam Tây?

Khách hàng nên ưu tiên một nhà cung cấp có thể đáp ứng đồng thời:

• Tư vấn đúng sản phẩm theo thiết kế;
• Báo giá rõ ràng theo thân van và cấu hình Trim;
• Nguồn gốc sản phẩm minh bạch;
• Hỗ trợ CO/CQ và catalogue theo sản phẩm;
• Hóa đơn VAT;
• Chính sách bảo hành rõ ràng;
• Hỗ trợ kỹ thuật;
• Giao hàng đến công trình;
• Hỗ trợ các dự án PCCC từ khâu lựa chọn thiết bị đến hoàn thiện hồ sơ.

Liên hệ báo giá van xả tràn

Nếu cần báo giá van xả tràn PCCC, hãy gửi cho Vật Tư Đông Nam Tây các thông tin:

DN + áp suất + loại kết nối + phương thức điều khiển + yêu cầu Trim + thương hiệu + số lượng + hồ sơ cần cung cấp.

Trường hợp chưa biết chính xác model, chỉ cần gửi bản vẽ hoặc yêu cầu kỹ thuật của hệ thống, đội ngũ tư vấn có thể hỗ trợ kiểm tra cấu hình trước khi báo giá.

Lựa chọn đúng van ngay từ đầu giúp tiết kiệm chi phí thay thế, hạn chế phát sinh phụ kiện và thuận lợi hơn cho quá trình lắp đặt, kiểm tra và nghiệm thu hệ thống PCCC.

📞 Hotline: 0911 050 592

📍 Địa chỉ: Khu tái định cư An Hoà, Khu Phố An Quới, Phường Trảng Bàng, Tỉnh Tây Ninh.

💬 Zalo: 0911 050 592

👉 Liên hệ ngay hoặc điền thông tin quý khách cần được tư vấn để được chuyên viên của chúng tôi tư vấn và báo giá van bướm tín hiệu điện mới nhất 2026.
